Ковш 1.20m3 (JIS94) — HITACHI ZX190W-3

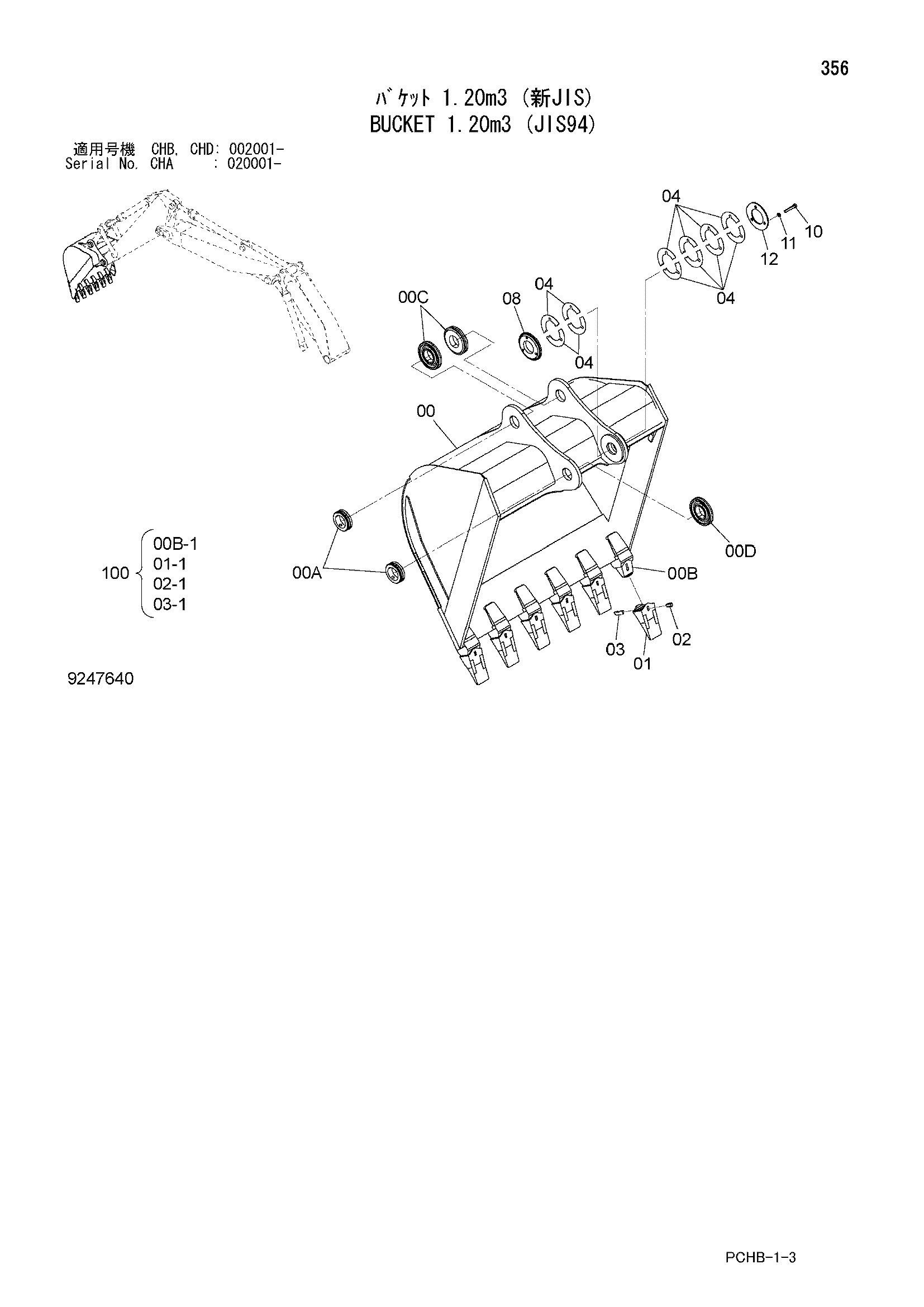

Заводская схема «Ковш 1.20m3 (JIS94)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9247640 | Ковш в сборе | 1 | |
| 00 | 8099395 | Ковш | 1 |
| 00A | 4414271 | Адаптер зуба | 6 |
| 00B | 4225804 | Бобышка | 2 |
| 00C | 4445241 | Бобышка | 1 |
| 00D | 4454563 | Ограничитель | 2 |
| 01 | 4427919 | Коронка зуба | 6 |
| 02 | 4501625 | Резиновый фиксатор | 6 |
| 03 | 4501627 | Стопорный палец | 6 |
| 04 | 4275784 | Регулировочная шайба 1.0mm | 12 |
| 08 | 4445245 | Бобышка | 1 |
| 10 | J901480 | Болт | 3 |
| 11 | A590914 | Пружинная шайба | 3 |
| 12 | 4275783 | Пластина | 1 |
| 100 | 9200867 | Комплект наконечник | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
