Всасывающие трубопроводы — HITACHI ZX190W-3

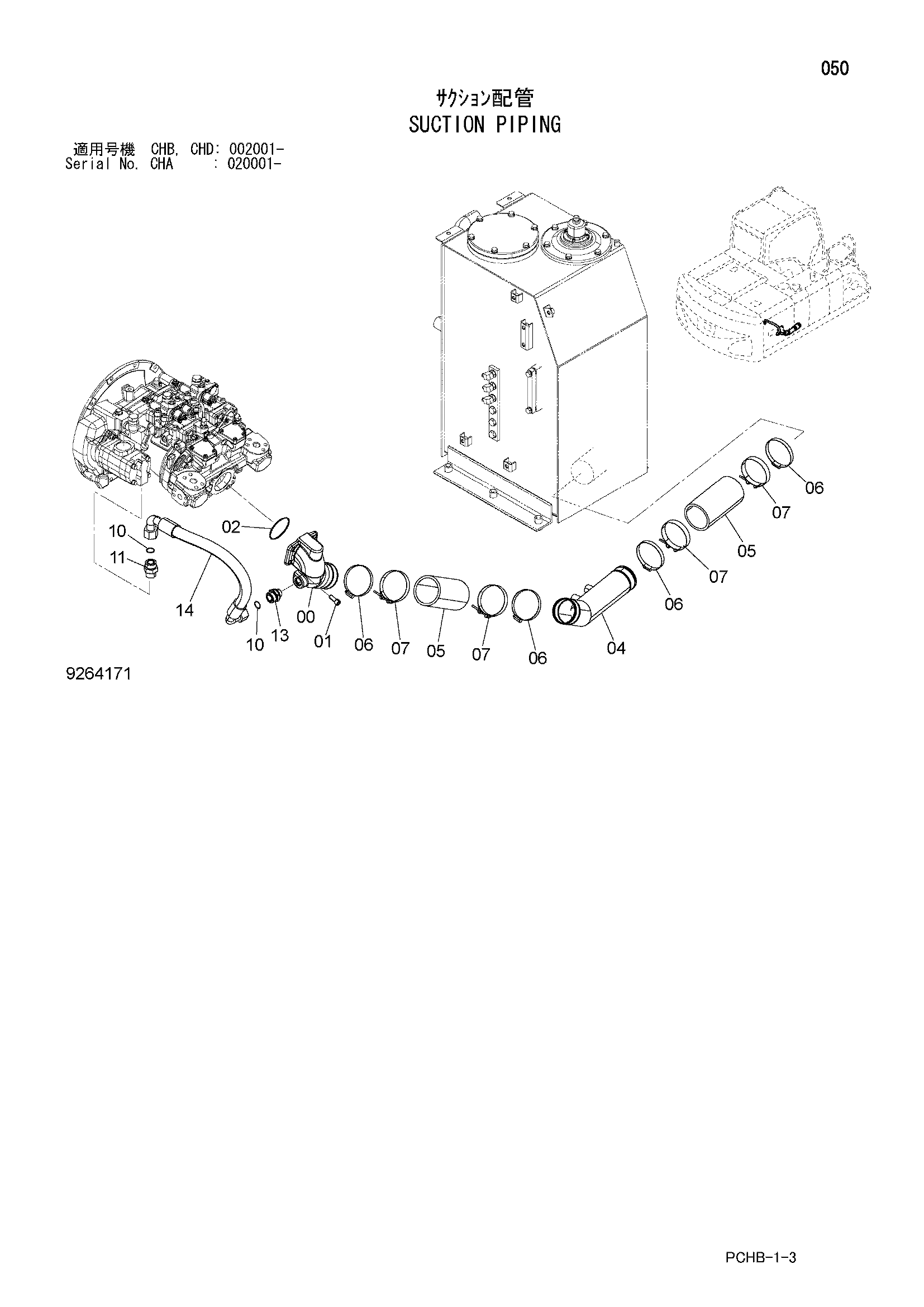

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2052673 | Коллектор SUC. | 1 |
| 01 | J781230 | Болт с внутренним шестигранником | 4 |
| 02 | A811085 | Уплотнительное кольцо | 1 |
| 04 | 8105061 | Всасывающая трубка | 1 |
| 05 | 4348414 | Резиновый шланг | 2 |
| 06 | 4507397 | Хомут шланга | 4 |
| 07 | 4283535 | Хомут шланга | 4 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4189601 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4668696 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
