Пилотные гидролинии (E-1) — HITACHI ZX190W-3

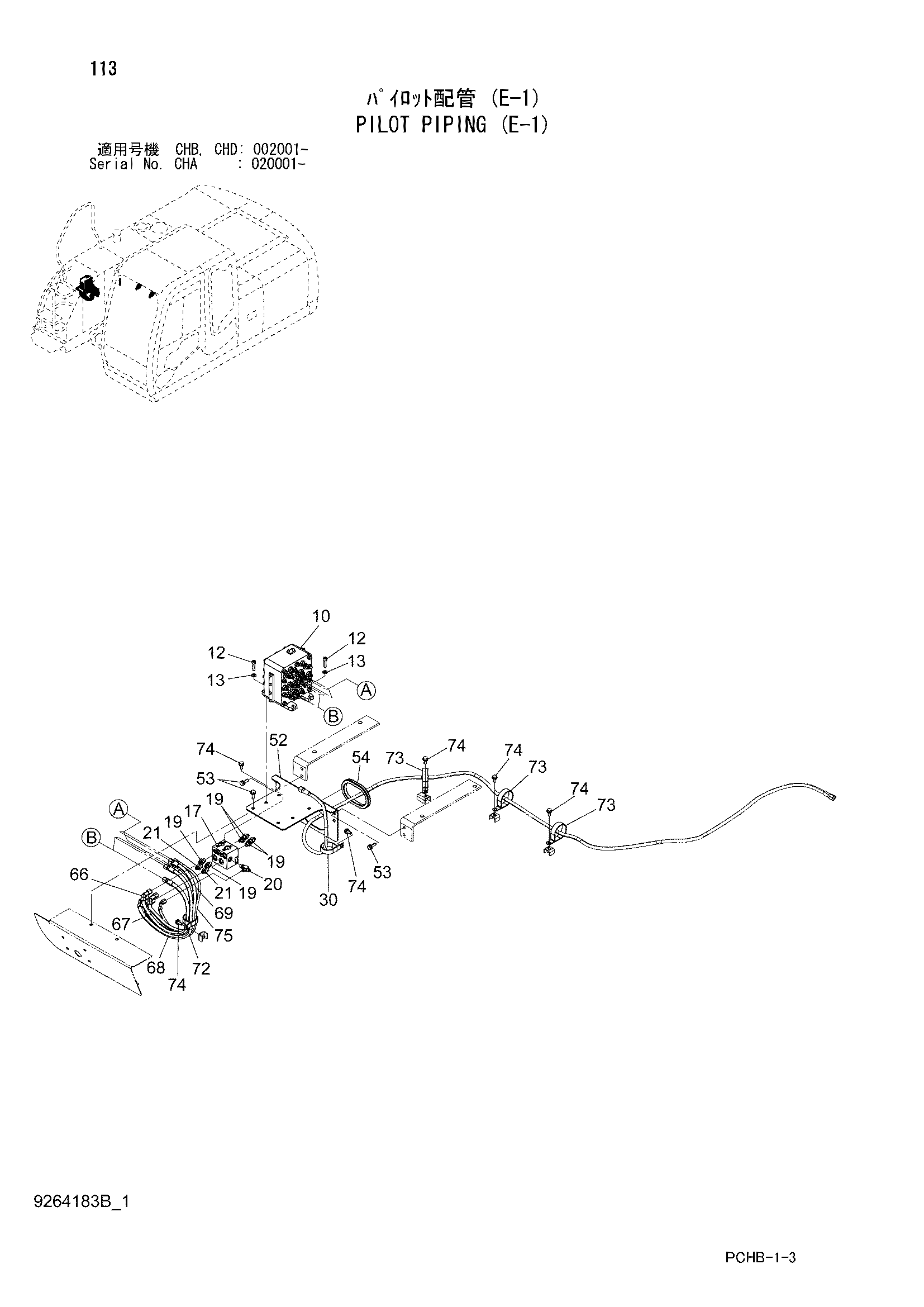

Заводская схема «Пилотные гидролинии (E-1)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4661021 | Челночный клапан | 1 |
| 12 | J781040 | Болт с внутренним шестигранником | 4 |
| 13 | A590110 | Плоская шайба | 4 |
| 17 | 4686028 | Клапан регулировочный | 1 |
| 19 | A852133 | Адаптер | 6 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4685917 | Клапан рестрикт. | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4193816 | Зажим | 1 |
| 52 | 8105200 | Кронштейн | 1 |
| 53 | J271035 | Болт с шайбой | 6 |
| 53A | J901035 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4201751 | Резиновая втулка | 1 |
| 66 | 4664662 | Шланг (C) | 1 |
| 67 | 4664663 | Шланг (D) | 1 |
| 68 | 4664664 | Шланг (E) | 1 |
| 69 | 4664665 | Шланг (F) | 1 |
| 72 | 4193816 | Зажим | 1 |
| 72 | 4204136 | Зажим | 1 |
| 73 | 4204136 | Зажим | 3 |
| 74 | J271025 | Болт с шайбой | 7 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 75 | 4674452 | Шланг (PH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
