Шина [NA, STD] — HITACHI ZX190W-3
Заводская схема «Шина [NA, STD]» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

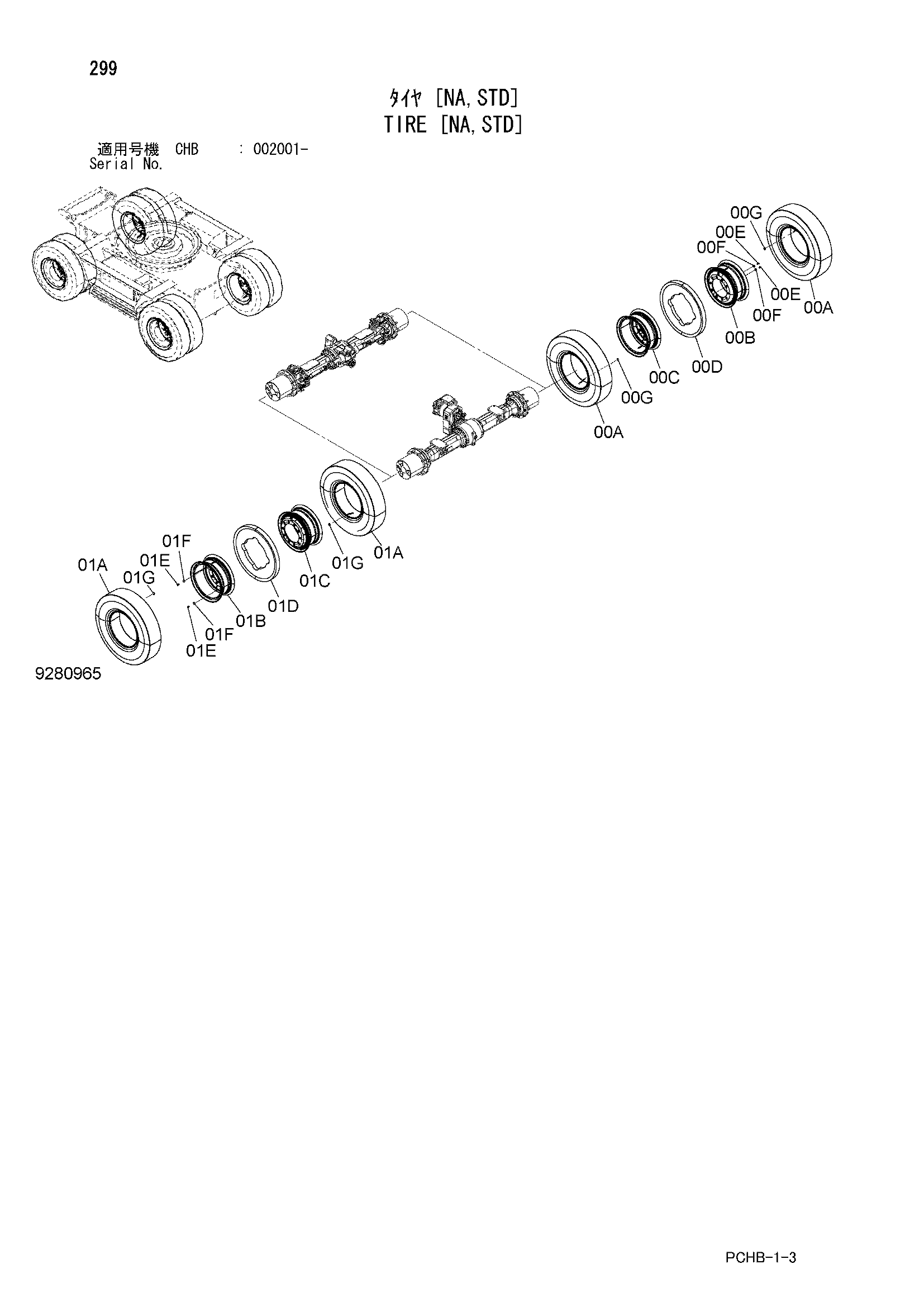

![Схема Шина [NA, STD] HITACHI ZX190W-3](/catalog-drawings/aa/aa25502e-dd4b-4a47-8c3f-ec1fa7e148d7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9280966 | Шина (правый) в сборе | 2 |
| 00A | 4650845 | Шина | 1 |
| 00B | 4673042 | Обод | 1 |
| 00C | 4650845 | Шина | 1 |
| 00D | 4656710 | Обод | 1 |
| 00E | 4647663 | Проставка | 1 |
| 00F | J901025 | Болт | 2 |
| 00G | J217083 | Шайба | 2 |
| 00H | J222014 | Шайба | 2 |
| 01 | 9280967 | Шина (левый) в сборе | 2 |
| 01A | 4650845 | Шина | 1 |
| 01B | 4673042 | Обод | 1 |
| 01C | 4650845 | Шина | 1 |
| 01D | 4656710 | Обод | 1 |
| 01E | 4647663 | Проставка | 1 |
| 01F | J901025 | Болт | 2 |
| 01G | J217083 | Шайба | 2 |
| 01H | J222014 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
