Интер радиатор трубопроводы — HITACHI ZX190W-3

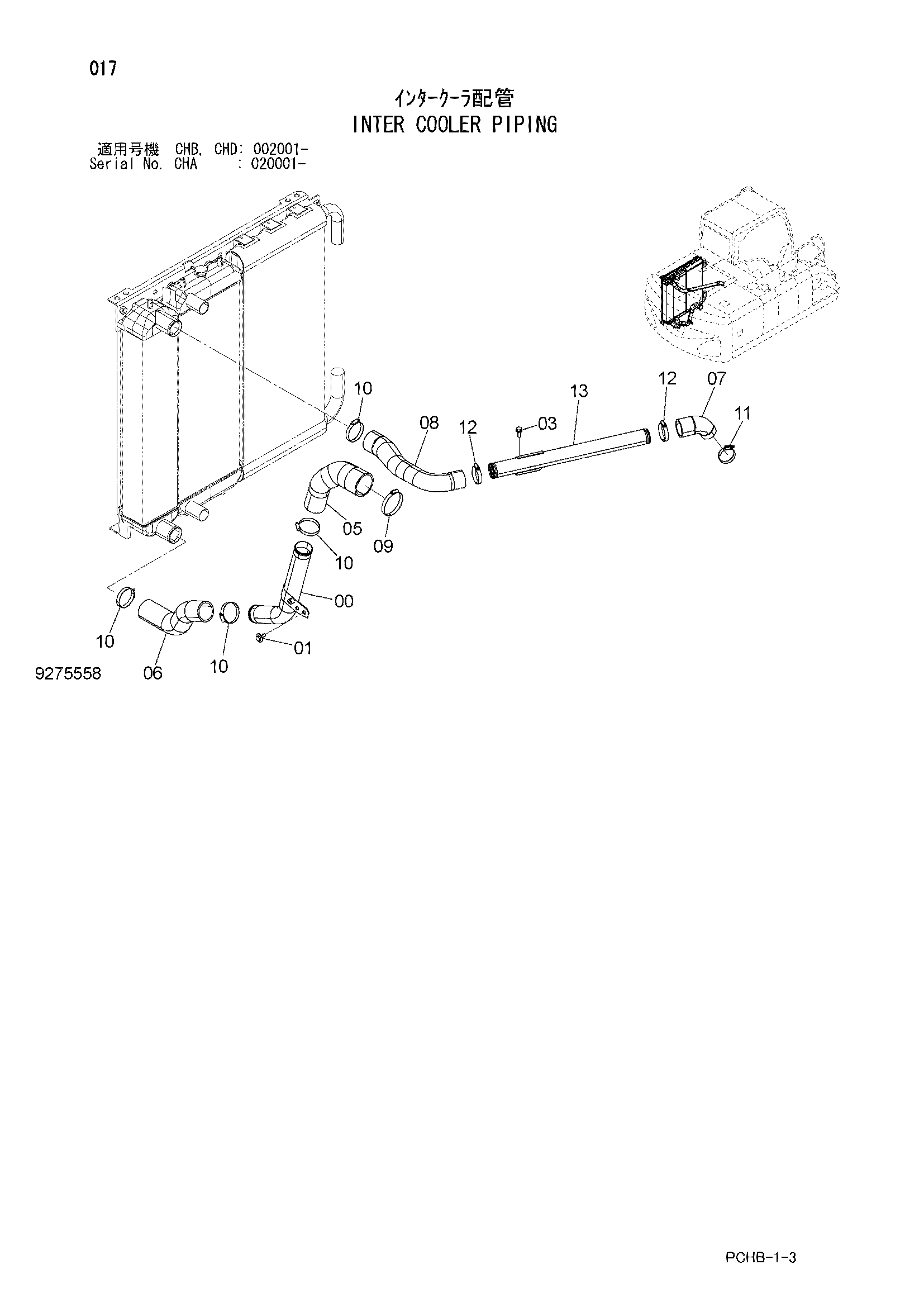

Заводская схема «Интер радиатор трубопроводы» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105065 | Трубка воздушный | 1 |
| 01 | J281030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4643561 | Воздушный шланг | 1 |
| 06 | 4654513 | Воздушный шланг | 1 |
| 07 | 4643558 | Воздушный шланг | 1 |
| 08 | 3109913 | Воздушный шланг | 1 |
| 09 | 4503469 | Хомут шланга | 1 |
| 10 | 4504491 | Хомут шланга | 4 |
| 11 | 4504198 | Хомут шланга | 1 |
| 12 | 4504199 | Хомут шланга | 2 |
| 13 | 8109558 | Трубка воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
