Кабина (3) — HITACHI ZX190W-3

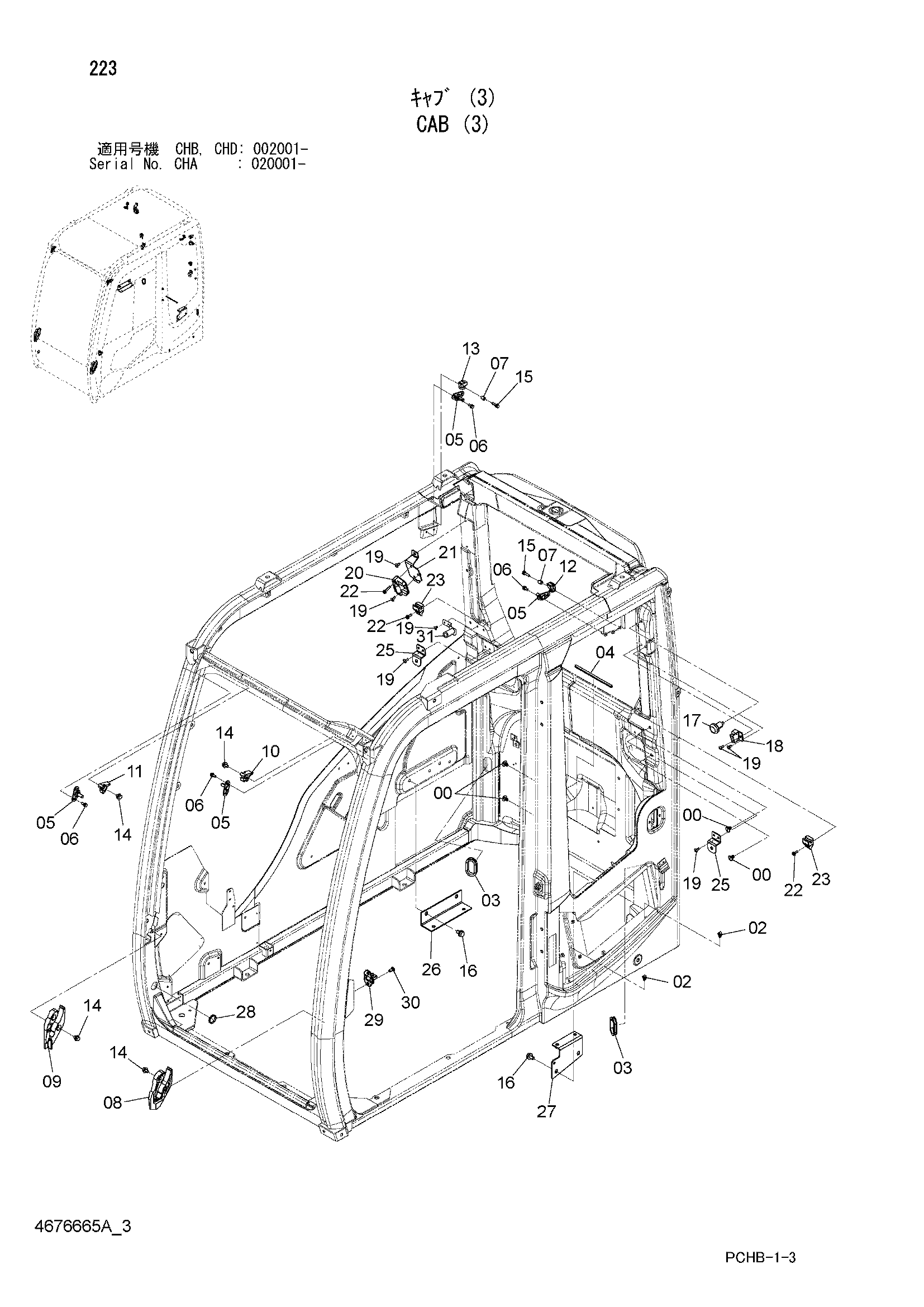

Заводская схема «Кабина (3)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4662755 | Зажим | 4 |
| 02 | 4708350 | Зажим | 2 |
| 03 | 4662749 | Резиновая втулка | 2 |
| 04 | 4662769 | Резиновая прокладка | 1 |
| 05 | 4662242 | Ответная планка | 4 |
| 06 | 4662224 | Болт с шайбой | 8 |
| 07 | 4662227 | Втулка | 2 |
| 08 | 4662228 | Ограничитель резиновый | 1 |
| 09 | 4662229 | Ограничитель резиновый | 1 |
| 10 | 4662230 | Ограничитель резиновый | 1 |
| 11 | 4662231 | Ограничитель резиновый | 1 |
| 12 | 4662232 | Ограничитель резиновый | 1 |
| 13 | 4662233 | Ограничитель резиновый | 1 |
| 14 | 4662245 | Болт с шайбой | 6 |
| 15 | 4708351 | Болт с шайбой | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4341413 | Крюк | 1 |
| 18 | 4464305 | Держатель | 1 |
| 19 | 4609479 | Винт | 10 |
| 20 | 4464273 | Держатель | 1 |
| 21 | 4662738 | Кронштейн | 1 |
| 22 | 4662741 | Винт с шайбой | 4 |
| 23 | 4662736 | Резиновый держатель | 2 |
| 25 | 4662764 | Кронштейн | 2 |
| 26 | 4662765 | Кронштейн | 1 |
| 27 | 4662766 | Кронштейн | 1 |
| 28 | 4466815 | Втулка | 1 |
| 29 | 4369627 | Ответная планка | 1 |
| 30 | 4341415 | Винт с шайбой | 2 |
| 31 | 4663629 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
