Пилотные гидролинии (B) — HITACHI ZX190W-3

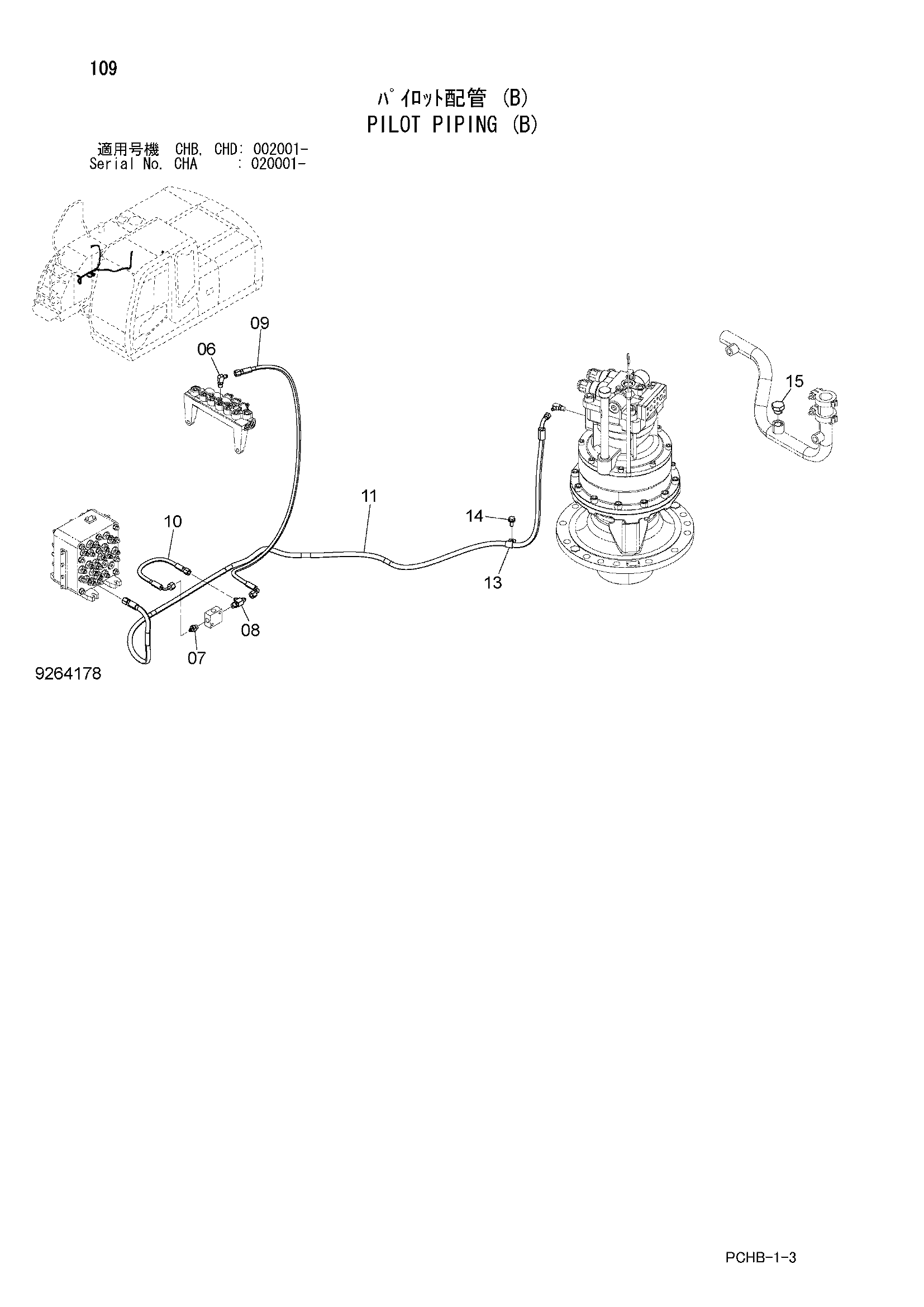

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852422 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9273409 | Шланг в сборе | 1 |
| 09A | 4664669 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 4452734 | Шланг | 1 |
| 11 | 9273410 | Шланг в сборе | 1 |
| 11A | 4656047 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 13 | 4190253 | Зажим | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A885006 | Пробка | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
