Вспомогательный трубопроводы (2)(моноблочный стрела)(верхняя платформа) — HITACHI ZX190W-3

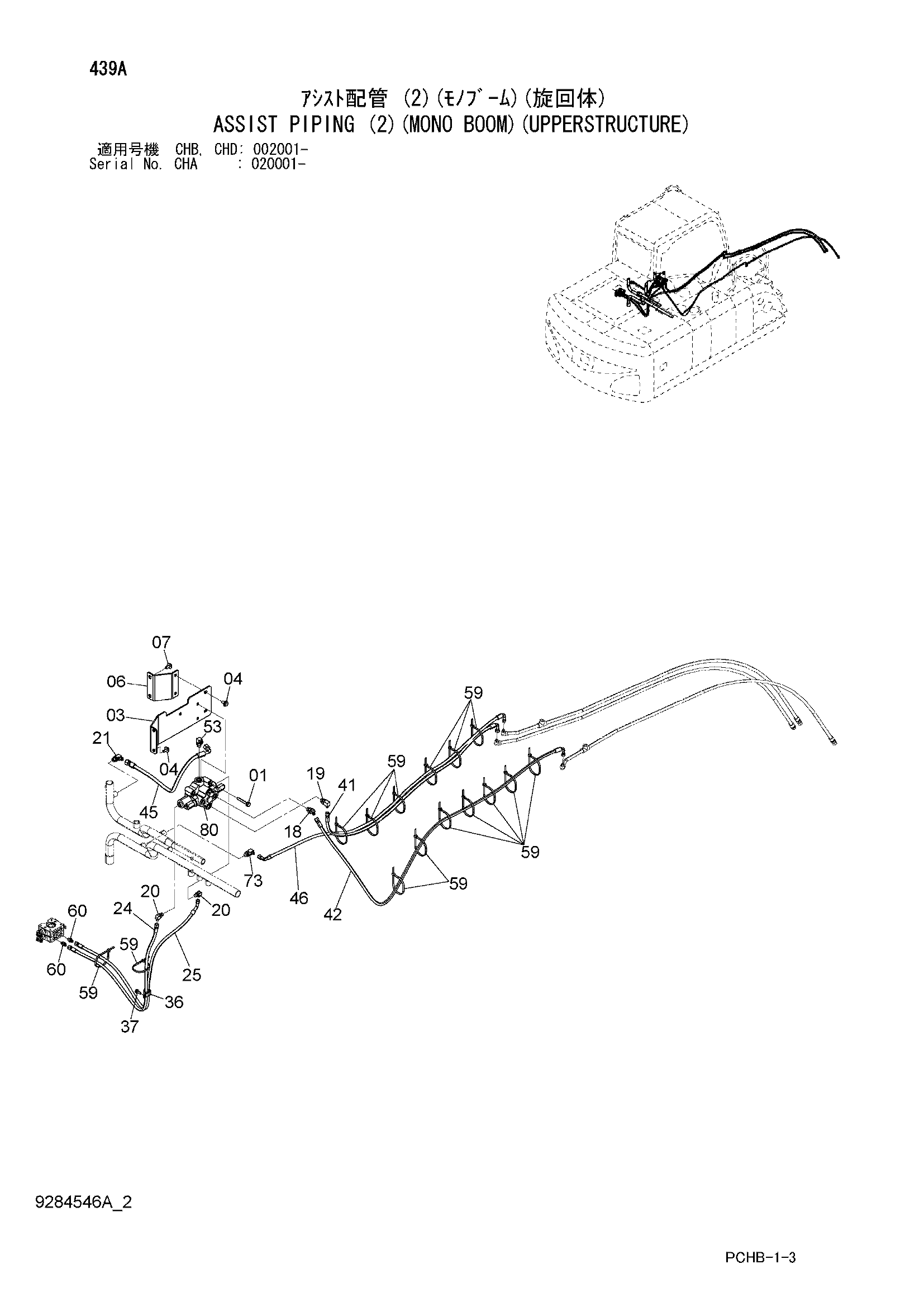

Заводская схема «Вспомогательный трубопроводы (2)(моноблочный стрела)(верхняя платформа)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271285 | Болт с шайбой | 3 |
| 01A | J901285 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8108052 | Кронштейн | 1 |
| 04 | J281230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 9767327 | Кронштейн | 1 |
| 07 | J281230 | Болт с шайбой | 2 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 18 | A852243 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852343 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852344 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 9277254 | Шланг в сборе | 1 |
| 24A | 4600865 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 4 |
| 25 | 9277249 | Шланг в сборе | 1 |
| 25A | 4669881 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 36 | 4190264 | Зажим | 1 |
| 37 | J271030 | Болт с шайбой | 1 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 41 | 9287887 | Шланг в сборе | 1 |
| 41A | 4681316 | Шланг (AL) | 1 |
| 41B | 4327293 | Защитный кожух | 5 |
| 42 | 9282687 | Шланг в сборе | 1 |
| 42A | 4675830 | Шланг (AR) | 1 |
| 42B | 4327293 | Защитный кожух | 5 |
| 45 | 9254556 | Шланг в сборе | 1 |
| 45A | 4313427 | Шланг | 1 |
| 45B | 4327294 | Защитный кожух | 3 |
| 46 | 9282689 | Шланг в сборе | 1 |
| 46A | 4675832 | Шланг (AD) | 1 |
| 46B | 4327293 | Защитный кожух | 4 |
| 53 | A852344 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4323613 | Ленточный зажим | 15 |
| 60 | A852123 | Адаптер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 73 | A852333 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4467405 | Гидрораспределитель | 1 |
| 80 | 4429303 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
