Грейфер трубопроводы (2.26m рукоять)[EU] — HITACHI ZX190W-3

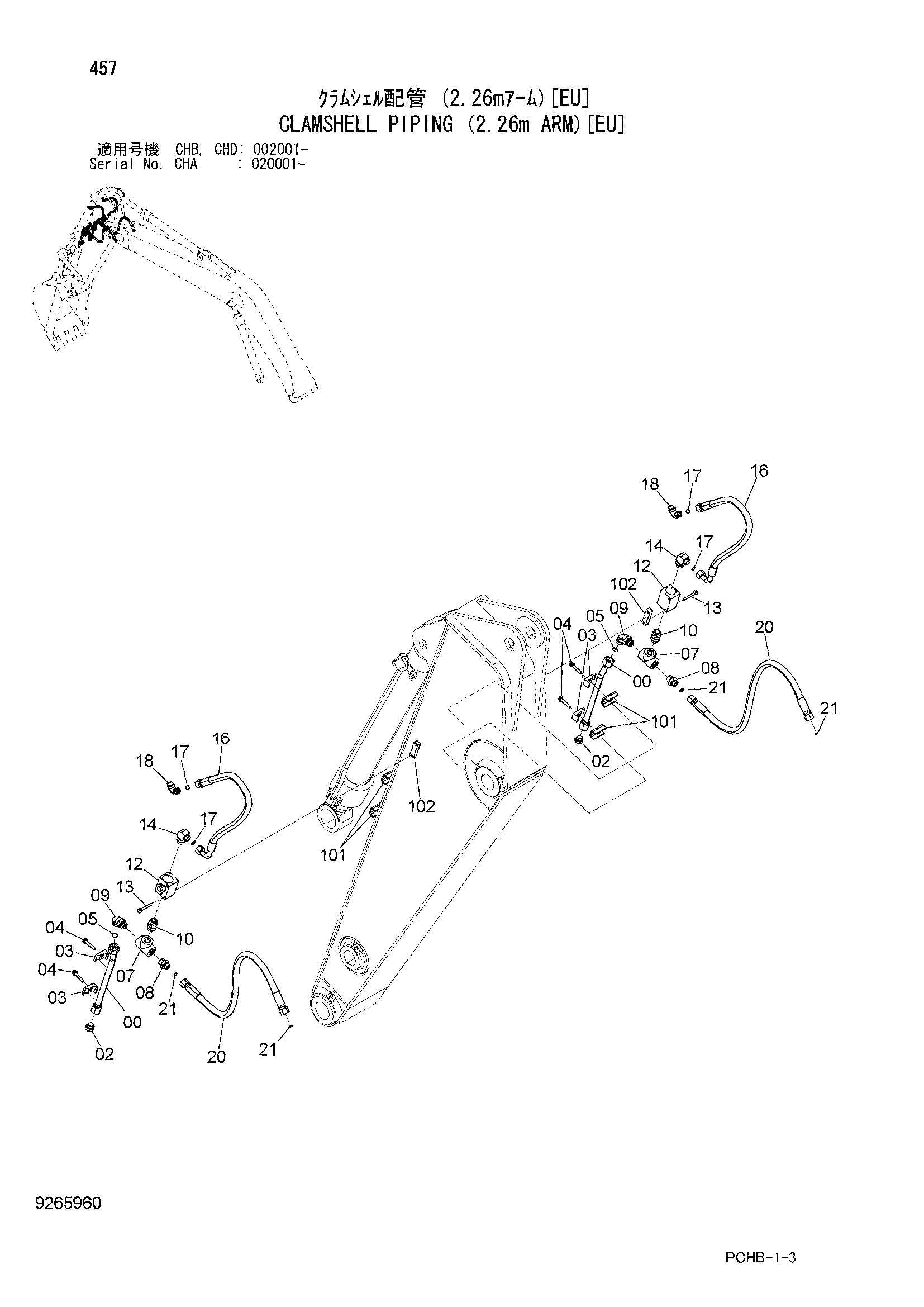

Заводская схема «Грейфер трубопроводы (2.26m рукоять)[EU]» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Грейфер трубопроводы (2.26m рукоять)[EU] HITACHI ZX190W-3](/catalog-drawings/1e/1e8a8cff-7a1a-477b-9573-2542074b90f7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760900 | Трубка | 2 |
| 02 | A885006 | Пробка | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4190126 | Хомут трубки | 4 |
| 04 | J271265 | Болт с шайбой | 4 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4371317 | Тройник | 2 |
| 08 | A853186 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853388 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4436616 | Адаптер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 2 |
| 12 | 4447675 | Запорный клапан | 2 |
| 13 | J271085 | Болт с шайбой | 4 |
| 13A | J901085 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A853386 | Угловой штуцер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4657480 | Шланг | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 4 |
| 18 | A853366 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4642502 | Шланг | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 101 | 9765301 | Седло винта | 4 |
| 102 | 4429829 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
