Пилотные гидролинии (E-2) — HITACHI ZX190W-3

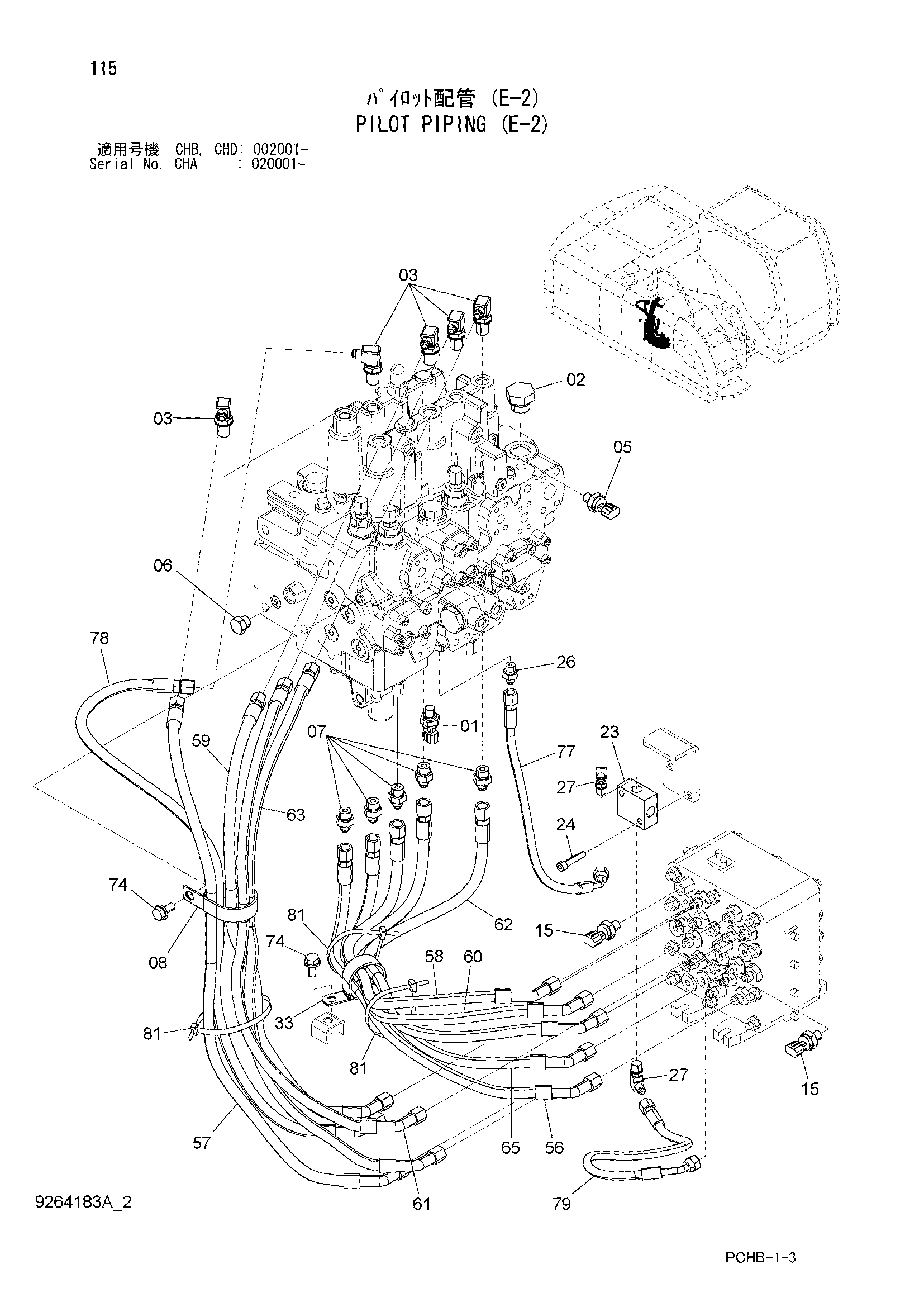

Заводская схема «Пилотные гидролинии (E-2)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4436535 | Датчик давления | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A885006 | Пробка | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4208913 | Угловой штуцер | 5 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4436535 | Датчик давления | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A885003 | Пробка | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 5 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4193816 | Зажим | 1 |
| 15 | 4436535 | Датчик давления | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4411001 | Челночный клапан | 1 |
| 24 | J780840 | Болт с внутренним шестигранником | 2 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4190265 | Зажим | 1 |
| 56 | 4664652 | Шланг (11) | 1 |
| 57 | 4664653 | Шланг (12) | 1 |
| 58 | 4664654 | Шланг (1) | 1 |
| 59 | 4664655 | Шланг (2) | 1 |
| 60 | 4664656 | Шланг (3) | 1 |
| 61 | 4664657 | Шланг (4) | 1 |
| 62 | 4664658 | Шланг (5) | 1 |
| 63 | 4664659 | Шланг (6) | 1 |
| 65 | 4664661 | Шланг | 1 |
| 74 | J271025 | Болт с шайбой | 2 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 77 | 4664668 | Шланг (SJ) | 1 |
| 78 | 4677542 | Шланг (7) | 1 |
| 79 | 9284446 | Шланг в сборе | 1 |
| 79A | 4671928 | Шланг (SP) | 1 |
| 79B | 4327293 | Защитный кожух | 1 |
| 81 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
