Гидрораспределитель крышка — HITACHI ZX190W-3

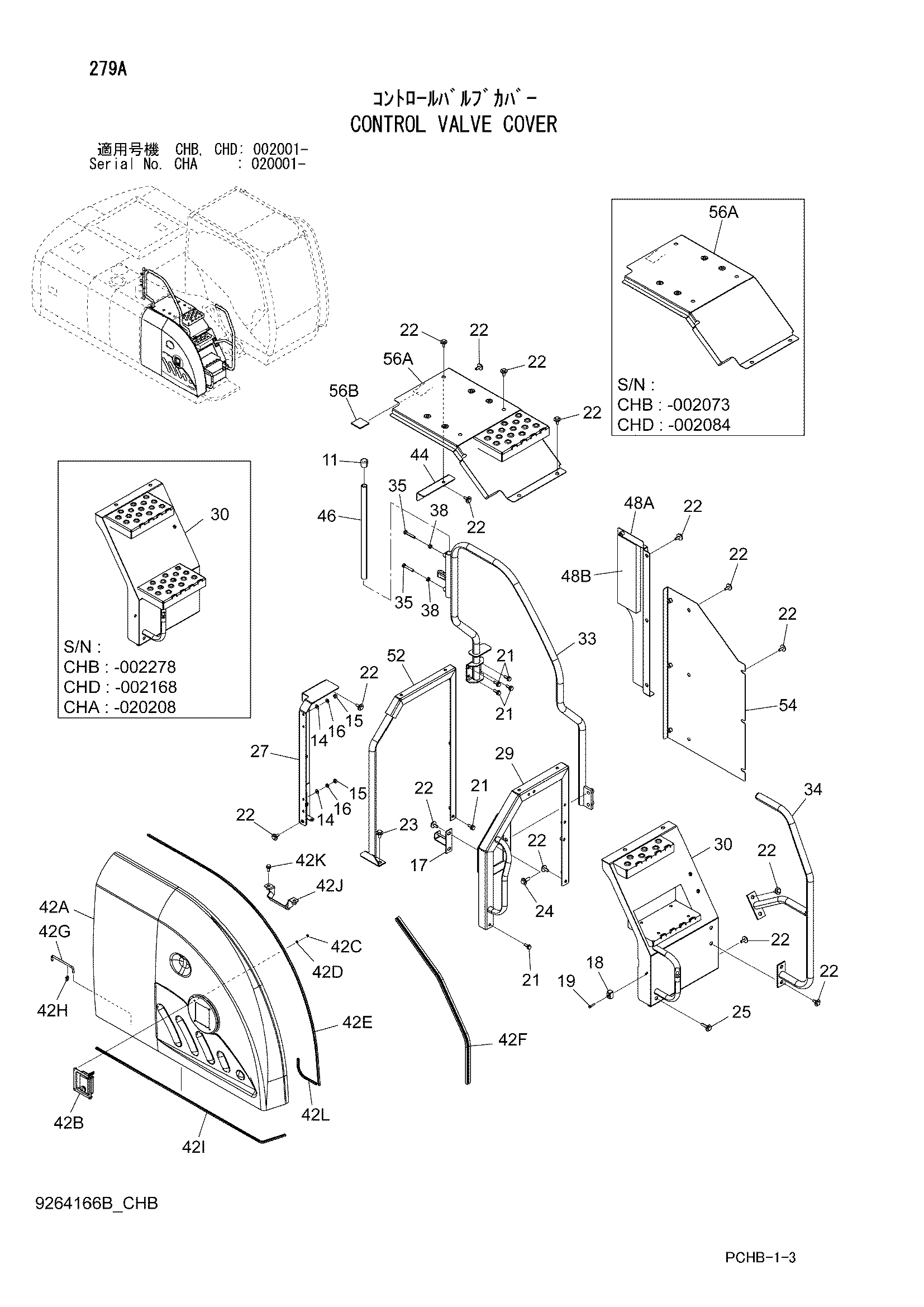

Заводская схема «Гидрораспределитель крышка» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4094101 | Колпачок | 1 |
| 14 | A590110 | Плоская шайба | 4 |
| 15 | J950010 | Гайка | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | 9765907 | Защёлка | 1 |
| 18 | 4652573 | Ограничитель | 1 |
| 19 | J260635 | Болт с шайбой | 2 |
| 19A | J900635 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 21 | J271030 | Болт с шайбой | 6 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J281030 | Болт с шайбой | 28 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | J281230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J281240 | Болт с шайбой | 2 |
| 24A | J901240 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | J281050 | Болт с шайбой | 1 |
| 25A | J901050 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 8107482 | Кронштейн | 1 |
| 29 | 7051845 | Опора | 1 |
| 30 | 6025159 замена: 6027128 | Крышка | 1 |
| 30 | 6027128 | Крышка | 1 |
| 33 | 7051847 | Стойка | 1 |
| 34 | 7051848 | Стойка | 1 |
| 35 | M261060 | Болт | 2 |
| 38 | J950010 | Гайка | 2 |
| 42 | 7052048 | Крышка в сборе | 1 |
| 42A | 6024472 | Крышка | 1 |
| 42B | 4648839 | Защёлка | 1 |
| 42C | M500605 | Гайка | 4 |
| 42D | A590106 | Плоская шайба | 4 |
| 42E | 4651533 | Уплотнительная окантовка | 1 |
| 42F | 4651534 | Уплотнительная окантовка | 1 |
| 42G | 4639112 | Стойка | 1 |
| 42H | 4647195 | Держатель | 1 |
| 42I | 4664342 | Уплотнительная окантовка | 1 |
| 42J | 8107216 | Кронштейн | 1 |
| 42K | J271025 | Болт с шайбой | 2 |
| 42KA | J901025 | Болт | 1 |
| 42KB | J222010 | Шайба | 1 |
| 42L | 4676794 | Уплотнительная окантовка | 1 |
| 44 | 8108085 | Кронштейн | 1 |
| 46 | 4666907 | Стойка | 1 |
| 48 | 8109264 | Крышка в сборе | 1 |
| 48A | 7052693 | Крышка | 1 |
| 48B | 4669906 | Резиновая прокладка | 1 |
| 52 | 7052684 | Опора | 1 |
| 54 | 8109262 | Крышка | 1 |
| 56 | 8109303 замена: 8112396 | Крышка в сборе | 1 |
| 56 | 8112396 замена: 8114430 | Крышка в сборе | 1 |
| 56 | 8114430 | Крышка в сборе | 1 |
| 56A | 6025498 замена: 6026106 | Крышка | 1 |
| 56A | 6026106 замена: 6026611 | Крышка | 1 |
| 56A | 6026611 | Крышка | 1 |
| 56B | 4669847 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
