Электромагнитный клапан — HITACHI ZX190W-3

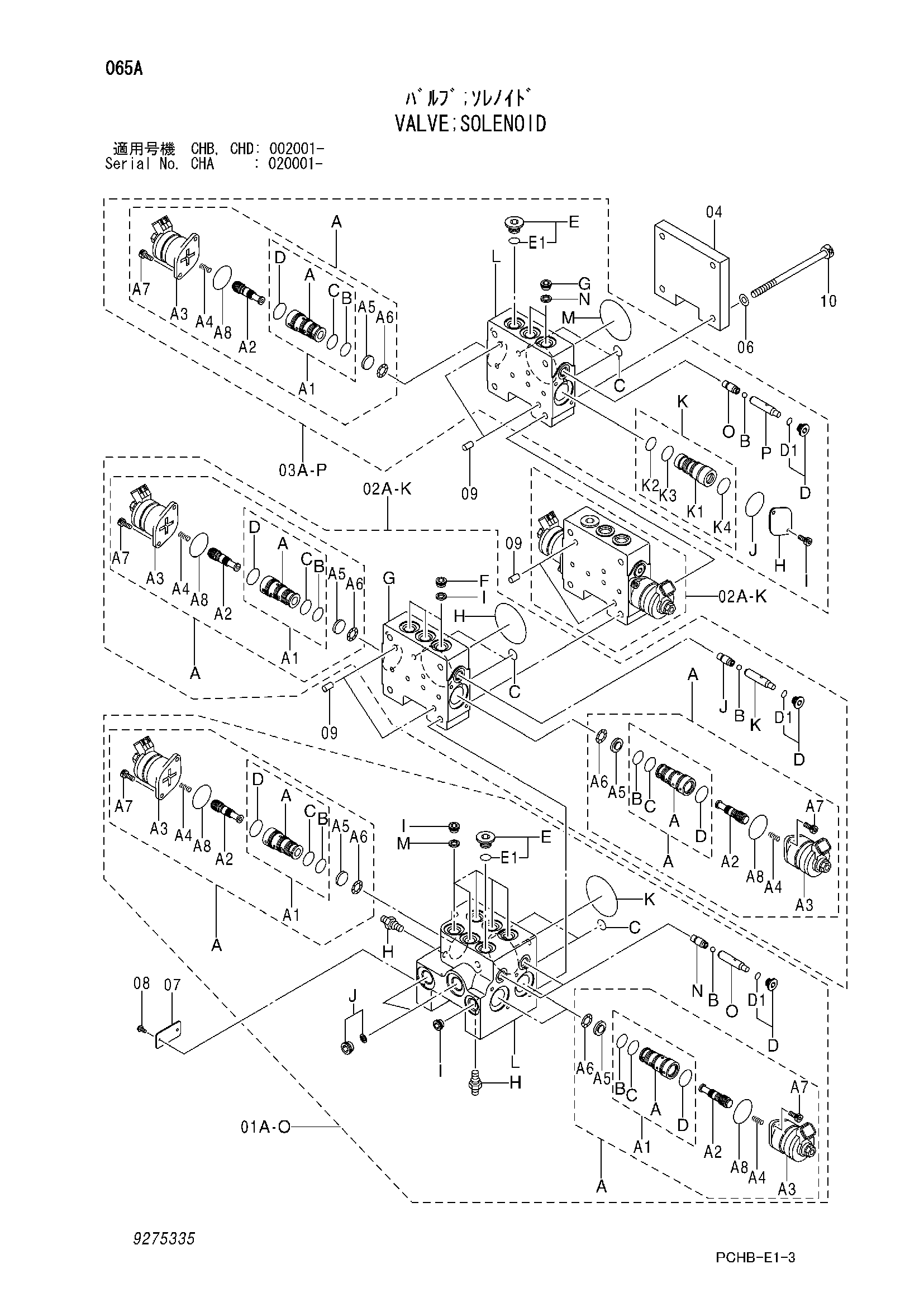

Заводская схема «Электромагнитный клапан» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9275335 | Электромагнитный клапан | 1 | |
| 01A-0 | 9258401 | Электромагнитный клапан | 1 |
| 01A | 9218234 | Электромагнитный клапан | 3 |
| 01A1B | 4185600 | Уплотнительное кольцо | 1 |
| 01A1C | 4484118 | Уплотнительное кольцо | 1 |
| 01A1D | 4484116 | Уплотнительное кольцо | 1 |
| 01A6 | 4489678 | Шайба | 1 |
| 01A7 | M340513 | Болт с внутренним шестигранником | 2 |
| 01A8 | 4484114 | Уплотнительное кольцо | 1 |
| 01B | 4602182 | Шарик | 2 |
| 01C | 939356 | Уплотнительное кольцо | 2 |
| 01D | 9089484 | Пробка | 2 |
| 01D1 | 4506408 | Уплотнительное кольцо | 1 |
| 01E | 9230458 | Пробка | 1 |
| 01E1 | 957366 | Уплотнительное кольцо | 1 |
| 01I | 9761179 | Пробка | 6 |
| 01J | 9228828 | Пробка | 1 |
| 01K | A810050 | Уплотнительное кольцо | 1 |
| 01M | 4666096 | Пластина | 5 |
| 01N | 4654403 | Сиденье | 2 |
| 01O | 4654404 | Сиденье | 2 |
| 02A-K | 9258402 | Электромагнитный клапан | 2 |
| 02A | 9218234 | Электромагнитный клапан | 2 |
| 02A1B | 4185600 | Уплотнительное кольцо | 1 |
| 02A1C | 4484118 | Уплотнительное кольцо | 1 |
| 02A1D | 4484116 | Уплотнительное кольцо | 1 |
| 02A6 | 4489678 | Шайба | 1 |
| 02A7 | M340513 | Болт с внутренним шестигранником | 2 |
| 02A8 | 4484114 | Уплотнительное кольцо | 1 |
| 02B | 4602182 | Шарик | 1 |
| 02C | 939356 | Уплотнительное кольцо | 2 |
| 02D | 9089484 | Пробка | 1 |
| 02D1 | 4506408 | Уплотнительное кольцо | 1 |
| 02F | 9761179 | Пробка | 3 |
| 02H | A810050 | Уплотнительное кольцо | 1 |
| 02I | 4666096 | Пластина | 3 |
| 02J | 4654403 | Сиденье | 1 |
| 02K | 4654404 | Сиденье | 1 |
| 03A-P | 9258403 | Электромагнитный клапан | 1 |
| 03A | 9218234 | Электромагнитный клапан | 1 |
| 03A1B | 4185600 | Уплотнительное кольцо | 1 |
| 03A1C | 4484118 | Уплотнительное кольцо | 1 |
| 03A1D | 4484116 | Уплотнительное кольцо | 1 |
| 03A6 | 4489678 | Шайба | 1 |
| 03A7 | M340513 | Болт с внутренним шестигранником | 2 |
| 03A8 | 4484114 | Уплотнительное кольцо | 1 |
| 03B | 4602182 | Шарик | 1 |
| 03C | 939356 | Уплотнительное кольцо | 2 |
| 03D | 9089484 | Пробка | 1 |
| 03D1 | 4506408 | Уплотнительное кольцо | 1 |
| 03E | 9230458 | Пробка | 1 |
| 03E1 | 957366 | Уплотнительное кольцо | 1 |
| 03G | 9761179 | Пробка | 2 |
| 03H | 4484115 | Пластина | 1 |
| 03I | M340513 | Болт с внутренним шестигранником | 2 |
| 03J | 4484114 | Уплотнительное кольцо | 1 |
| 03K | 9228787 | Втулка | 1 |
| 03K1 | 3095747 | Втулка | 1 |
| 03K2 | 4185600 | Уплотнительное кольцо | 1 |
| 03K3 | 4484118 | Уплотнительное кольцо | 1 |
| 03K4 | 4484116 | Уплотнительное кольцо | 1 |
| 03M | A810050 | Уплотнительное кольцо | 1 |
| 03N | 4666096 | Пластина | 2 |
| 03O | 4654403 | Сиденье | 1 |
| 03P | 4654404 | Сиденье | 1 |
| 04 | 3107707 | Пластина концевой | 1 |
| 06 | 4669080 | Шайба | 4 |
| 07 | 3096811 | Информационная табличка | 1 |
| 08 | M491832 | Приводной винт | 2 |
| 09 | J400613 | Установочный штифт | 6 |
| 10 | J780808 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
