Гидролинии хода — HITACHI ZX190W-3

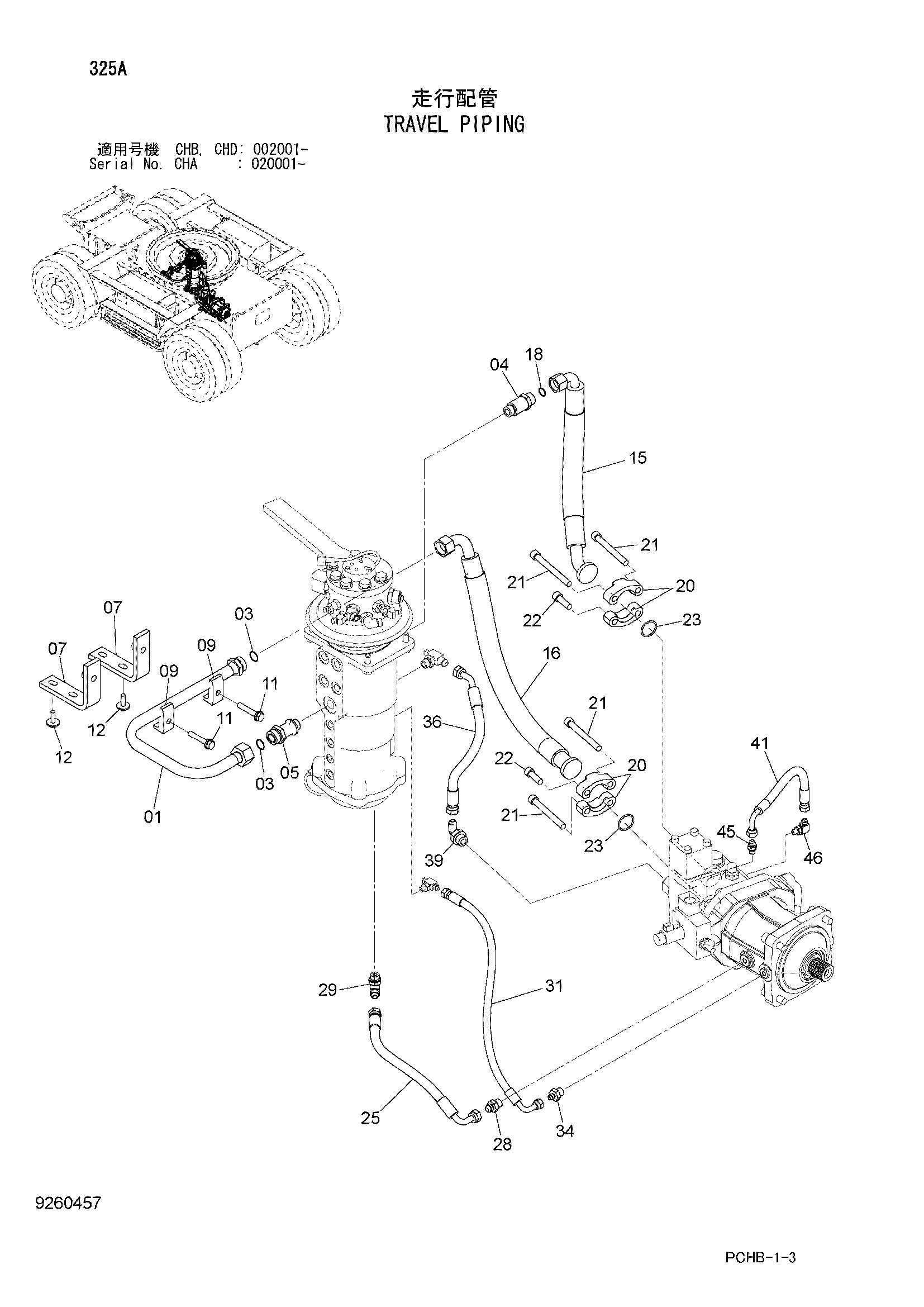

Заводская схема «Гидролинии хода» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8106622 | Трубка | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 4189539 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4341132 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 8103961 | Кронштейн | 2 |
| 09 | 4190126 | Хомут трубки | 2 |
| 11 | J271270 | Болт с шайбой | 2 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J281035 | Болт с шайбой | 4 |
| 12A | J901035 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 15 | 9259838 | Шланг в сборе | 1 |
| 15A | 4650099 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 16 | 9271381 | Шланг в сборе | 1 |
| 16A | 4659945 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4089703 | Разъёмный фланец | 4 |
| 21 | J781406 | Болт с внутренним шестигранником | 6 |
| 22 | J781445 | Болт с внутренним шестигранником | 2 |
| 23 | 4508805 | Уплотнительное кольцо | 2 |
| 25 | 9265907 | Шланг в сборе | 1 |
| 25A | 4420423 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 28 | A852144 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A852344 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 9224573 | Шланг в сборе | 1 |
| 31A | 4489632 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 34 | 4603159 | Адаптер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 9265995 | Шланг в сборе | 1 |
| 36A | 4657309 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 39 | 4353073 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 9281672 | Шланг в сборе | 1 |
| 41A | 4446625 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 1 |
| 45 | 4472817 | Адаптер | 1 |
| 45A | 4472733 | Уплотнительное кольцо | 1 |
| 46 | A852323 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
