Электрооборудование (B)[EU] — HITACHI ZX190W-3
Заводская схема «Электрооборудование (B)[EU]» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

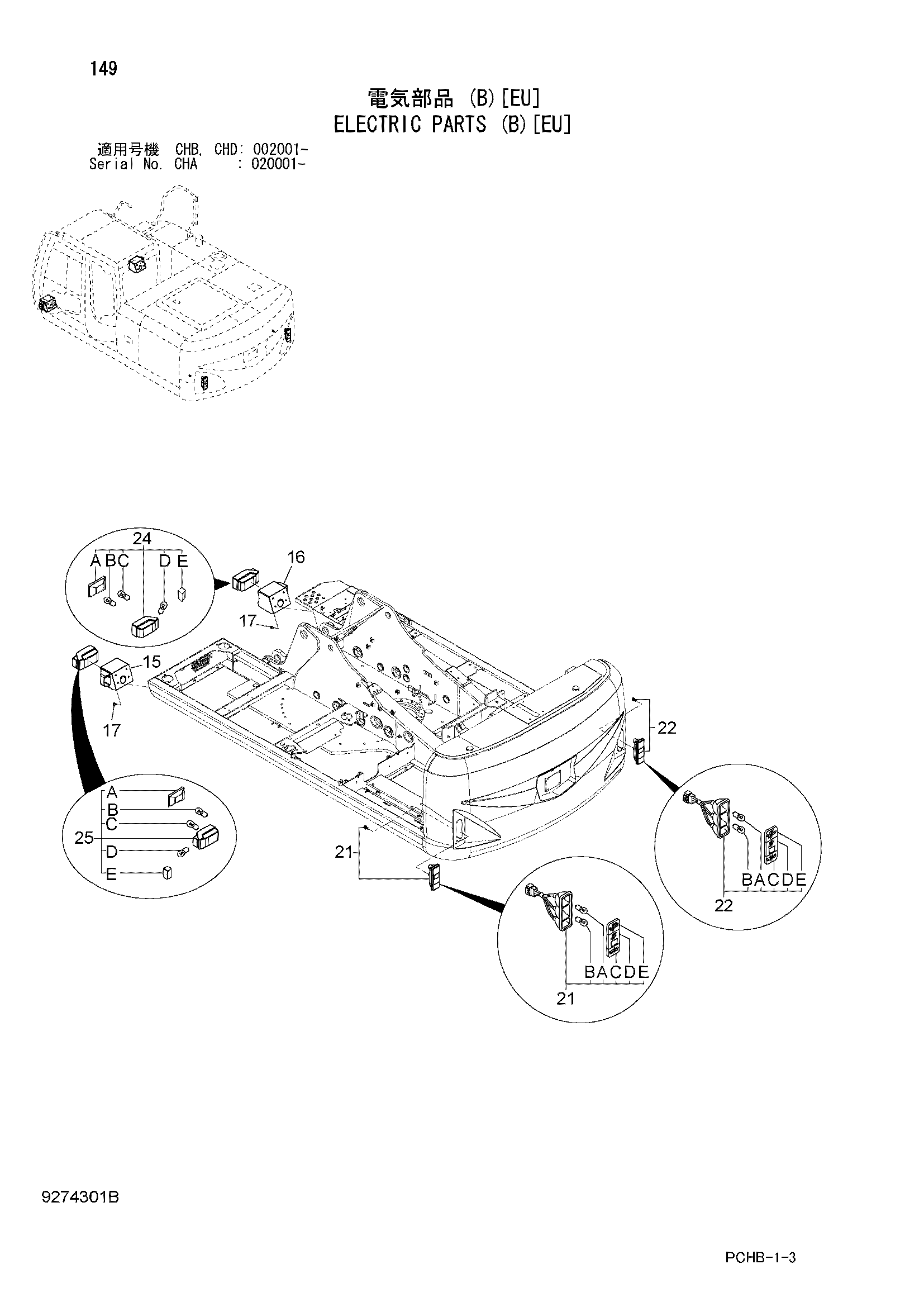

![Схема Электрооборудование (B)[EU] HITACHI ZX190W-3](/catalog-drawings/8c/8ccb3381-b675-496a-b47b-df6ab586b12f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 7050588 | Крышка | 1 |
| 16 | 7050589 | Крышка | 1 |
| 17 | J271030 | Болт с шайбой | 8 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 4649442 | Фонарь задний | 1 |
| 21A | 4661236 | Лампа | 1 |
| 21B | 4661237 | Лампа | 1 |
| 21C | 4678598 | Ленс (левый) | 1 |
| 21D | 4661239 | Ленс (левый) | 1 |
| 21E | 4661238 | Ленс (левый) | 1 |
| 22 | 4649452 | Фонарь задний | 1 |
| 22A | 4661236 | Лампа | 1 |
| 22B | 4661237 | Лампа | 1 |
| 22C | 4678599 | Ленс (правый) | 1 |
| 22D | 4661242 | Ленс (правый) | 1 |
| 22E | 4661241 | Ленс (правый) | 1 |
| 24 | 4649647 | Фара | 1 |
| 24A | 4681506 | Ленс (правый) | 1 |
| 24B | 4708615 | Лампа | 1 |
| 24C | 4708644 | Лампа | 1 |
| 24D | 4708632 | Лампа | 1 |
| 24E | 4683080 | Фонарь | 1 |
| 25 | 4649319 | Фара | 1 |
| 25A | 4681505 | Ленс (левый) | 1 |
| 25B | 4708615 | Лампа | 1 |
| 25C | 4708644 | Лампа | 1 |
| 25D | 4708632 | Лампа | 1 |
| 25E | 4683076 | Фонарь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
