Аиркон блок — HITACHI ZX190W-3

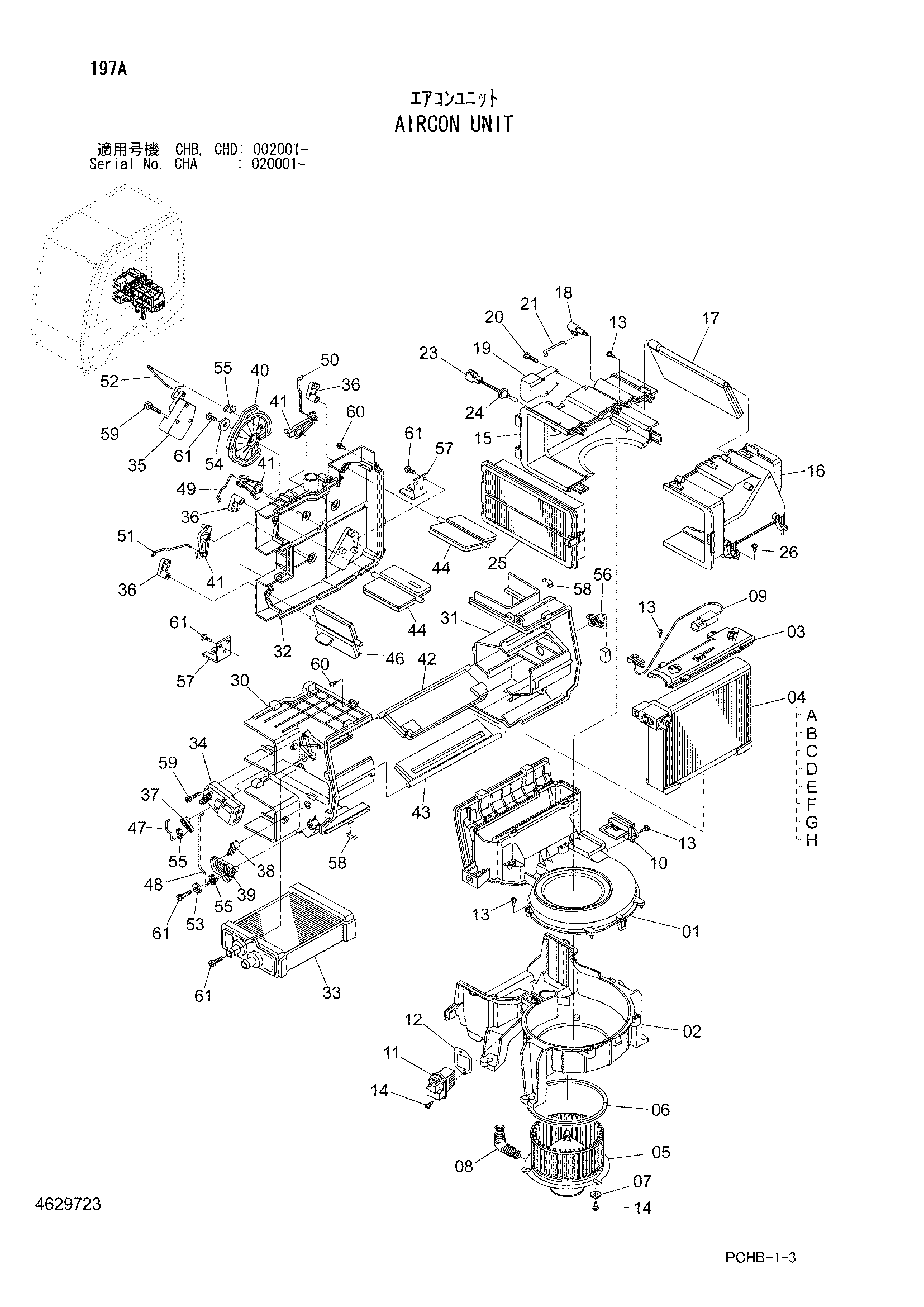

Заводская схема «Аиркон блок» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4658933 | Корпус | 1 |
| 02 | 4658934 | Корпус | 1 |
| 03 | 4658935 | Крышка | 1 |
| 04 | 4658936 | Евапоратор | 1 |
| 04A | 4658937 | Евапоратор | 1 |
| 04B | 4658938 | Клапан | 1 |
| 04C | 4370249 | Уплотнительное кольцо | 2 |
| 04D | 4464355 | Болт | 2 |
| 04E | 4658939 | Колпачок | 1 |
| 04F | 4658940 | Накладка | 1 |
| 04G | 4658941 | Накладка | 1 |
| 04H | 4658942 | Накладка | 1 |
| 05 | 4658943 | Гидромотор | 1 |
| 06 | 4658944 | Накладка | 1 |
| 07 | 4370299 | Шайба | 3 |
| 08 | 4464473 | Воздушный шланг | 1 |
| 09 | 4658945 | Термостат | 1 |
| 10 | 4658946 | Резистор | 1 |
| 11 | 4464279 | Трансистор | 1 |
| 12 | 4464474 | Уплотнение | 1 |
| 13 | 4370309 | Самонарезающий винт | 11 |
| 14 | 4464483 | Самонарезающий винт | 5 |
| 15 | 4658947 | Корпус | 1 |
| 16 | 4658948 | Корпус | 1 |
| 17 | 4658949 | Дверь | 1 |
| 18 | 4658950 | Рычаг | 1 |
| 19 | 4464281 | Гидромотор | 1 |
| 20 | 4370308 | Самонарезающий винт | 2 |
| 21 | 4658951 | Шток | 1 |
| 23 | 4658952 | Датчик | 1 |
| 24 | 4958953 | Резиновая втулка | 1 |
| 25 | 4658954 | Фильтр | 1 |
| 26 | 4370309 | Самонарезающий винт | 4 |
| 30 | 4464347 | Корпус | 1 |
| 31 | 4464349 | Корпус | 1 |
| 32 | 4464350 | Корпус | 1 |
| 33 | 4464275 | Отопитель коре | 1 |
| 34 | 4464282 | Гидромотор | 1 |
| 35 | 4464283 | Гидромотор | 1 |
| 36 | 4658955 | Рычаг | 3 |
| 37 | 4464285 | Рычаг | 1 |
| 38 | 4464286 | Рычаг | 1 |
| 39 | 4464287 | Рычаг | 1 |
| 40 | 4464288 | Рычаг | 1 |
| 41 | 4464450 | Рычаг | 3 |
| 42 | 4464452 | Дверь | 1 |
| 43 | 4464453 | Дверь | 1 |
| 44 | 4658956 | Дверь | 2 |
| 46 | 4658957 | Дверь | 1 |
| 47 | 4464458 | Шток | 1 |
| 48 | 4464459 | Шток | 1 |
| 49 | 4658958 | Шток | 1 |
| 50 | 4658959 | Шток | 1 |
| 51 | 4658960 | Шток | 1 |
| 52 | 4464463 | Шток | 1 |
| 53 | 4464476 | Шайба | 1 |
| 54 | 4370298 | Шайба | 1 |
| 55 | 4464477 | Зажим | 3 |
| 56 | 4464280 | Датчик | 1 |
| 57 | 4464466 | Кронштейн | 2 |
| 58 | 4464478 | Зажим | 12 |
| 59 | 4370308 | Самонарезающий винт | 6 |
| 60 | 4370309 | Самонарезающий винт | 8 |
| 61 | 4464483 | Самонарезающий винт | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
