Топливные трубопроводы — HITACHI ZX190W-3

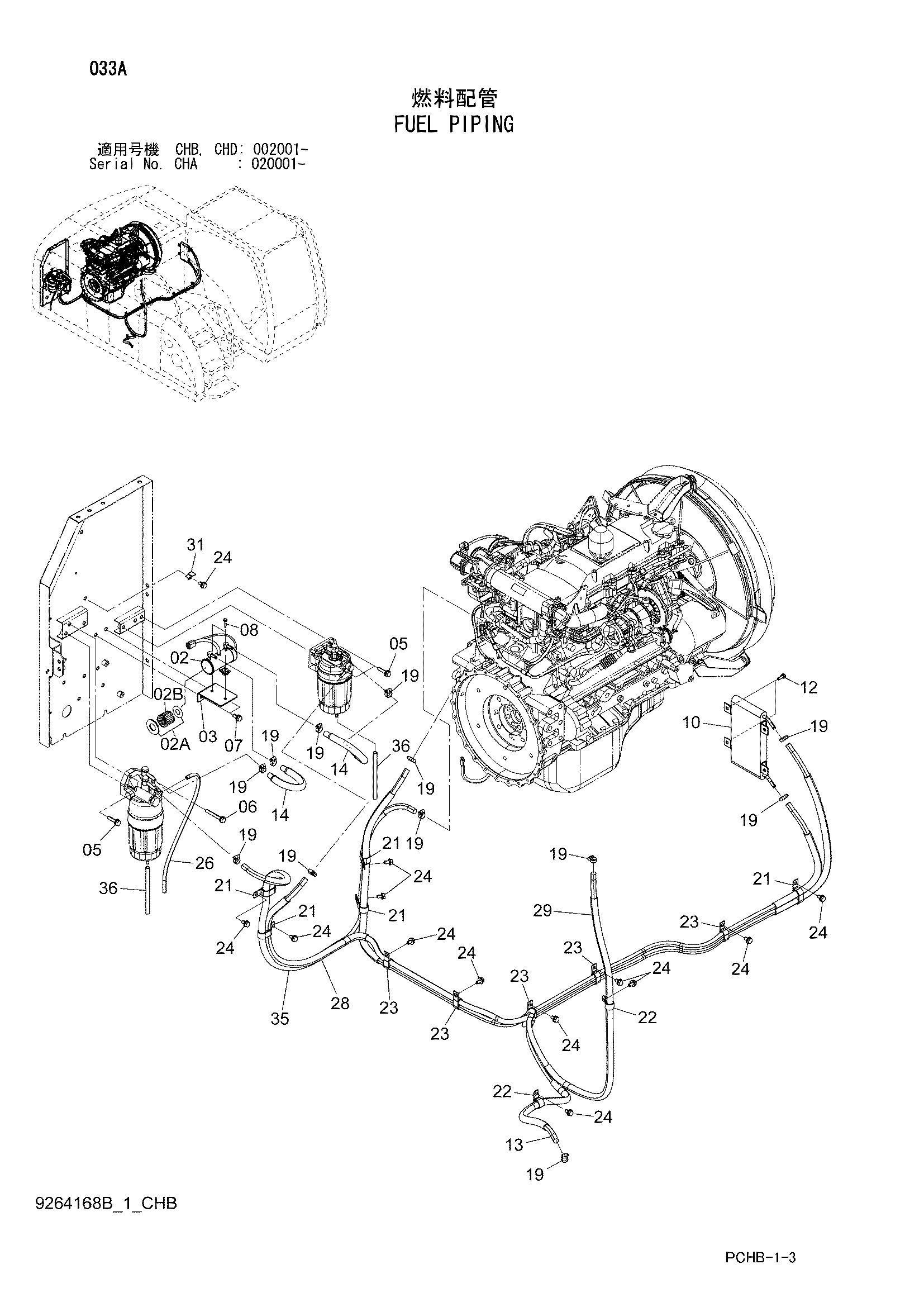

Заводская схема «Топливные трубопроводы» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4645227 | Насос | 1 |
| 02A | 4658052 | Прокладка | 1 |
| 02B | 4658053 | Сетчатый фильтр | 1 |
| 03 | 8100676 | Кронштейн | 1 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271080 | Болт с шайбой | 1 |
| 06A | J901080 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260630 | Болт с шайбой | 2 |
| 08A | J900630 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 4626193 | Радиатор | 1 |
| 12 | J260825 | Болт с шайбой | 4 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 9264597 | Топливный шланг | 1 |
| 13A | 4355507 | Топливный шланг | 1 |
| 13B | 4626782 | Трубка | 2 |
| 14 | 9257194 | Топливный шланг | 2 |
| 14A | 4407161 | Топливный шланг | 1 |
| 14B | 4645519 | Трубка | 1 |
| 19 | 4514700 | Зажим шланг | 12 |
| 21 | 4192034 | Зажим | 5 |
| 22 | 4190263 | Зажим | 2 |
| 23 | 4190282 | Зажим | 5 |
| 24 | J271020 | Болт с шайбой | 13 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4652981 | Виниловый шланг | 1 |
| 26 | 4655884 | Виниловый шланг | 1 |
| 28 | 9269538 | Топливный шланг | 1 |
| 28A | 4625600 | Трубка | 2 |
| 28B | 4674375 | Топливный шланг | 1 |
| 29 | 9269537 | Топливный шланг | 1 |
| 29A | 4626781 | Трубка | 2 |
| 29B | 4615682 | Топливный шланг | 1 |
| 31 | 4381930 | Кронштейн | 1 |
| 35 | 9278148 | Топливный шланг | 1 |
| 35A | 4334182 | Топливный шланг | 1 |
| 35B | 4670466 | Трубка | 1 |
| 35 | 9287968 | Топливный шланг | 1 |
| 35A | 4344647 | Топливный шланг | 1 |
| 35B | 4629829 | Трубка | 1 |
| 36 | 4681999 | Виниловый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
