Крышка (6) — HITACHI ZX190W-3

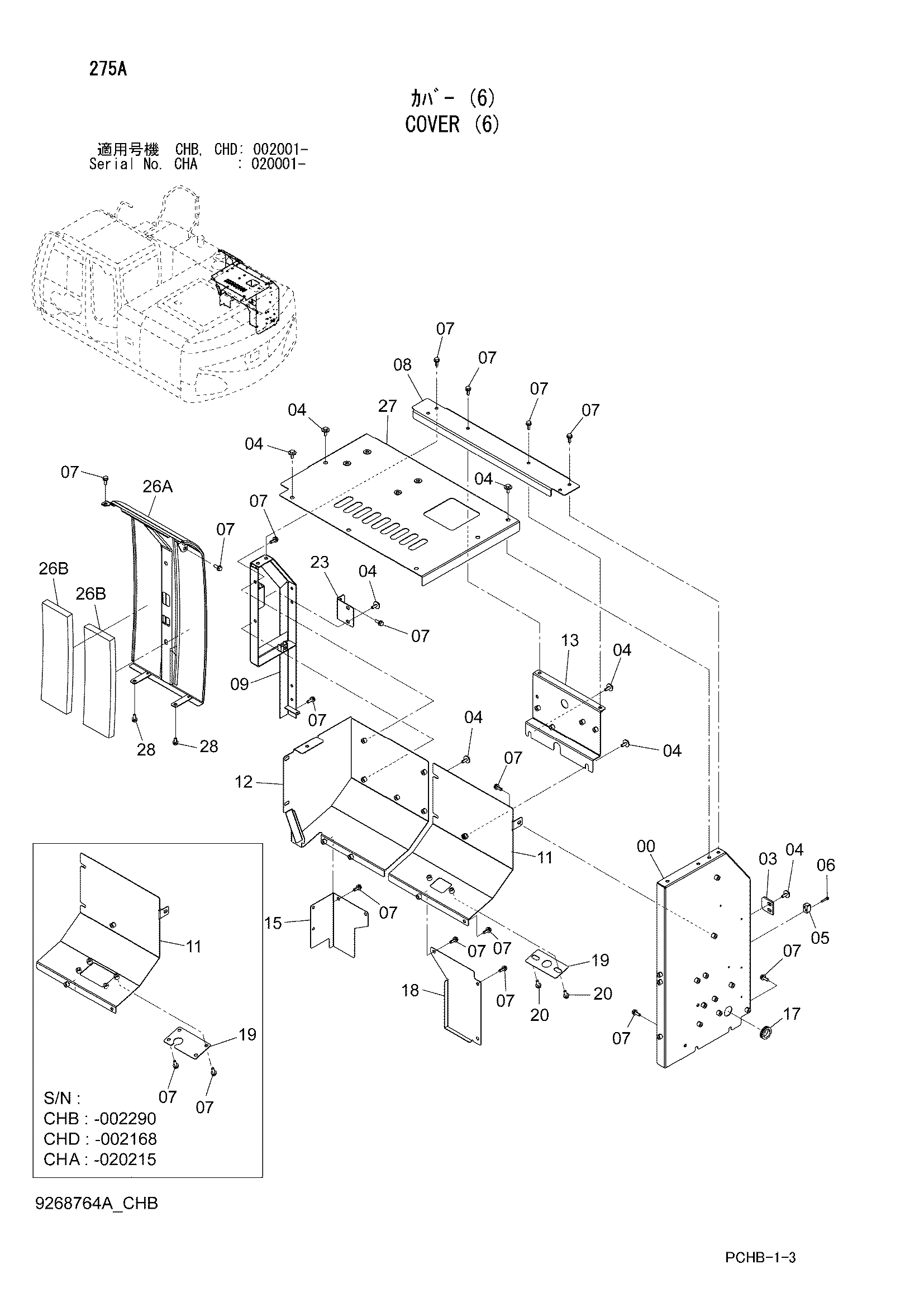

Заводская схема «Крышка (6)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051127 | Крышка | 1 |
| 00 | 7054308 | Крышка | 1 |
| 03 | 4638905 | Ограничитель | 1 |
| 04 | J281030 | Болт с шайбой | 14 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | 4652573 | Ограничитель | 1 |
| 06 | J260635 | Болт с шайбой | 2 |
| 06A | J900635 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | J271030 | Болт с шайбой | 27 |
| 07 | J271030 | Болт с шайбой | 23 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 3108475 | Крышка | 1 |
| 09 | 7051156 | Опора | 1 |
| 11 | 7051135 | Крышка | 1 |
| 11 | 7057313 | Крышка | 1 |
| 12 | 7051147 | Крышка | 1 |
| 13 | 8105890 | Крышка | 1 |
| 15 | 3108466 | Крышка | 1 |
| 17 | 4210485 | Резиновая втулка | 1 |
| 18 | 4657803 | Крышка | 1 |
| 19 | 4655899 | Крышка | 1 |
| 19 | 4702890 | Крышка | 1 |
| 20 | J281025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 23 | 4663795 | Кронштейн | 1 |
| 26 | 8109124 | Крышка в сборе | 1 |
| 26A | 7051187 | Крышка | 1 |
| 26B | 4656901 | Резиновая прокладка | 2 |
| 27 | 7052033 | Крышка | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
