Пилотные гидролинии (A) — HITACHI ZX190W-3

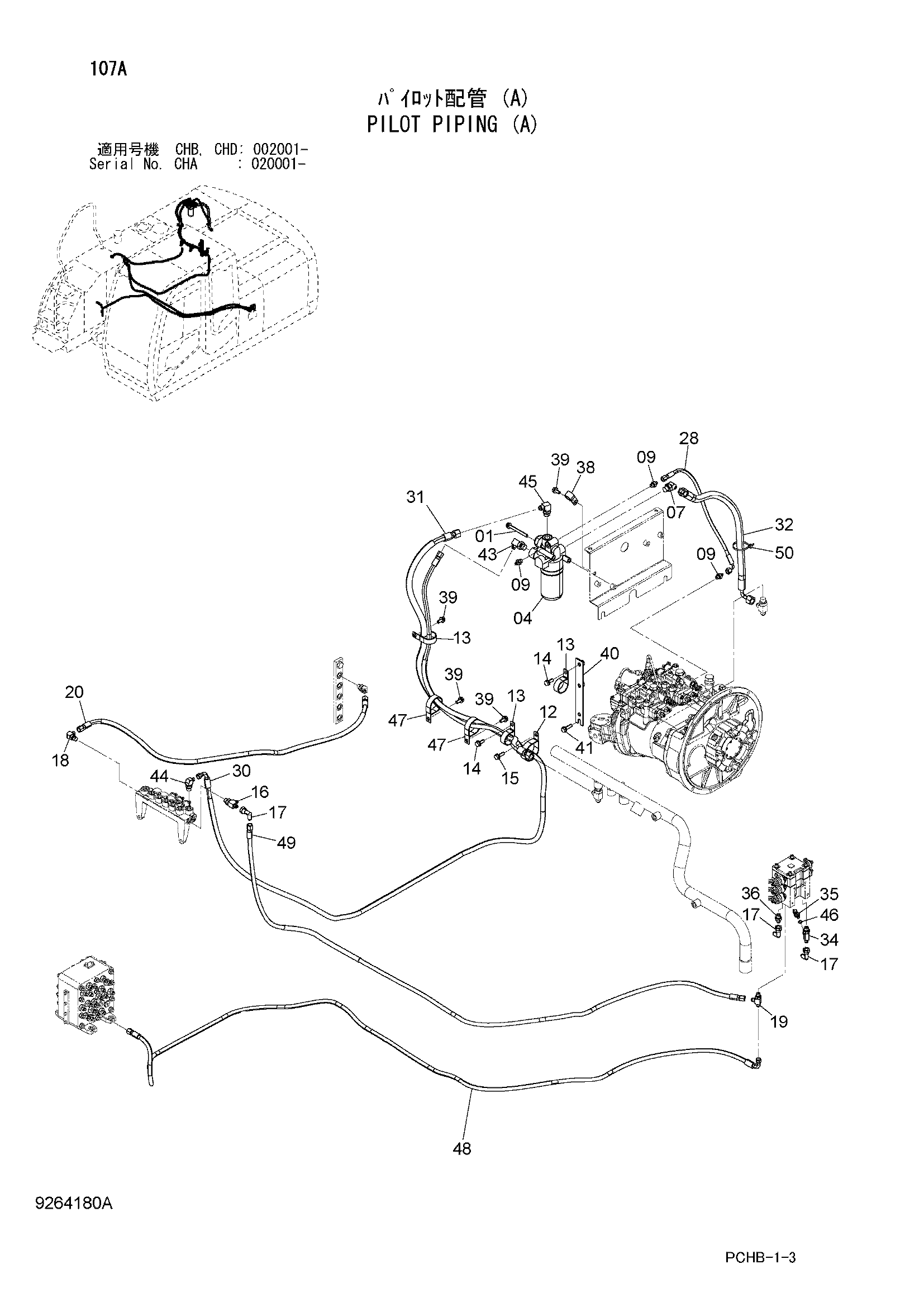

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4668937 | Масляный фильтр | 1 |
| 04A | 4630525 | Фильтрующий элемент | 1 |
| 07 | A852244 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4204136 | Зажим | 1 |
| 13 | 4190265 | Зажим | 3 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271035 | Болт с шайбой | 1 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A852433 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4239976 | Унион S | 3 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852423 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9265028 | Шланг в сборе | 1 |
| 20A | 4655841 | Шланг (DS) | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 28 | 4660288 | Шланг (PE) | 1 |
| 30 | 9273411 | Шланг в сборе | 1 |
| 30A | 4664646 | Шланг (PD) | 1 |
| 30B | 4327293 | Защитный кожух | 4 |
| 31 | 9273412 | Шланг в сборе | 1 |
| 31A | 4416903 | Шланг (TA) | 1 |
| 31B | 4327294 | Защитный кожух | 2 |
| 32 | 9265034 | Шланг в сборе | 1 |
| 32A | 4327294 | Защитный кожух | 2 |
| 32B | 4332599 | Шланг | 1 |
| 34 | 4359428 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4333200 | Датчик | 1 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4190263 | Зажим | 1 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 9767102 | Опора | 1 |
| 41 | J271040 | Болт с шайбой | 2 |
| 41A | J901040 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | A852343 | Угловой штуцер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | A852333 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852344 | Угловой штуцер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4506320 | Уплотнительное кольцо | 1 |
| 47 | 4190265 | Зажим | 2 |
| 48 | 9280192 | Шланг в сборе | 1 |
| 48A | 4664645 | Шланг (PI) | 1 |
| 48B | 4327293 | Защитный кожух | 1 |
| 49 | 9280187 | Шланг в сборе | 1 |
| 49A | 4664647 | Шланг (PF) | 1 |
| 49B | 4327293 | Защитный кожух | 1 |
| 50 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
