Пилотные гидролинии (D) — HITACHI ZX190W-3

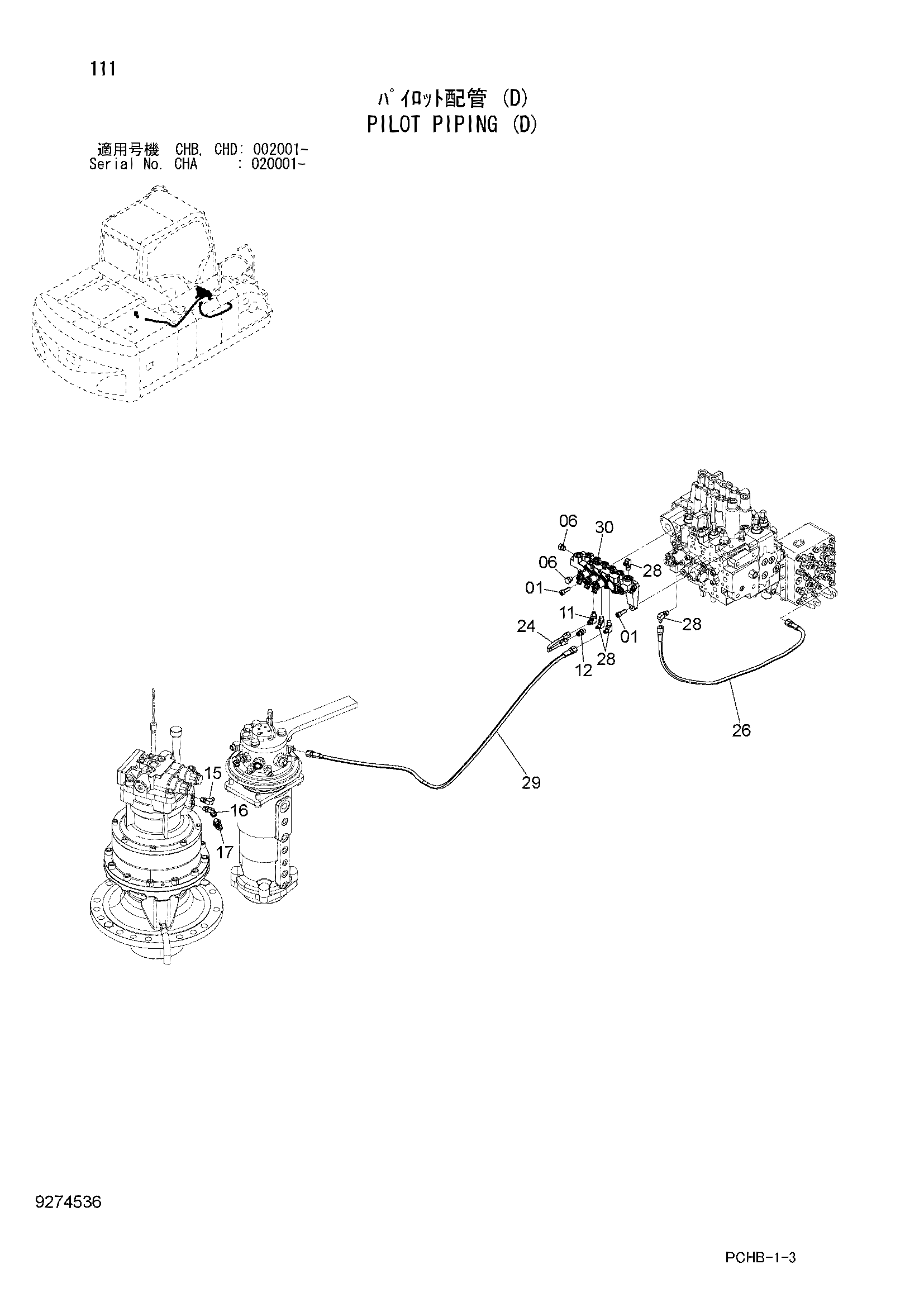

Заводская схема «Пилотные гидролинии (D)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 06 | A885002 | Пробка | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4293950 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4255304 | Штуцер трубки | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4376846 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4436535 | Датчик давления | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4655520 | Трубка | 1 |
| 26 | 4664651 | Шланг (SK) | 1 |
| 28 | A852322 | Угловой штуцер | 4 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9281357 | Шланг в сборе | 1 |
| 29A | 4674457 | Шланг (SI) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9265785 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
