Пилотные гидролинии (J) — HITACHI ZX190W-3

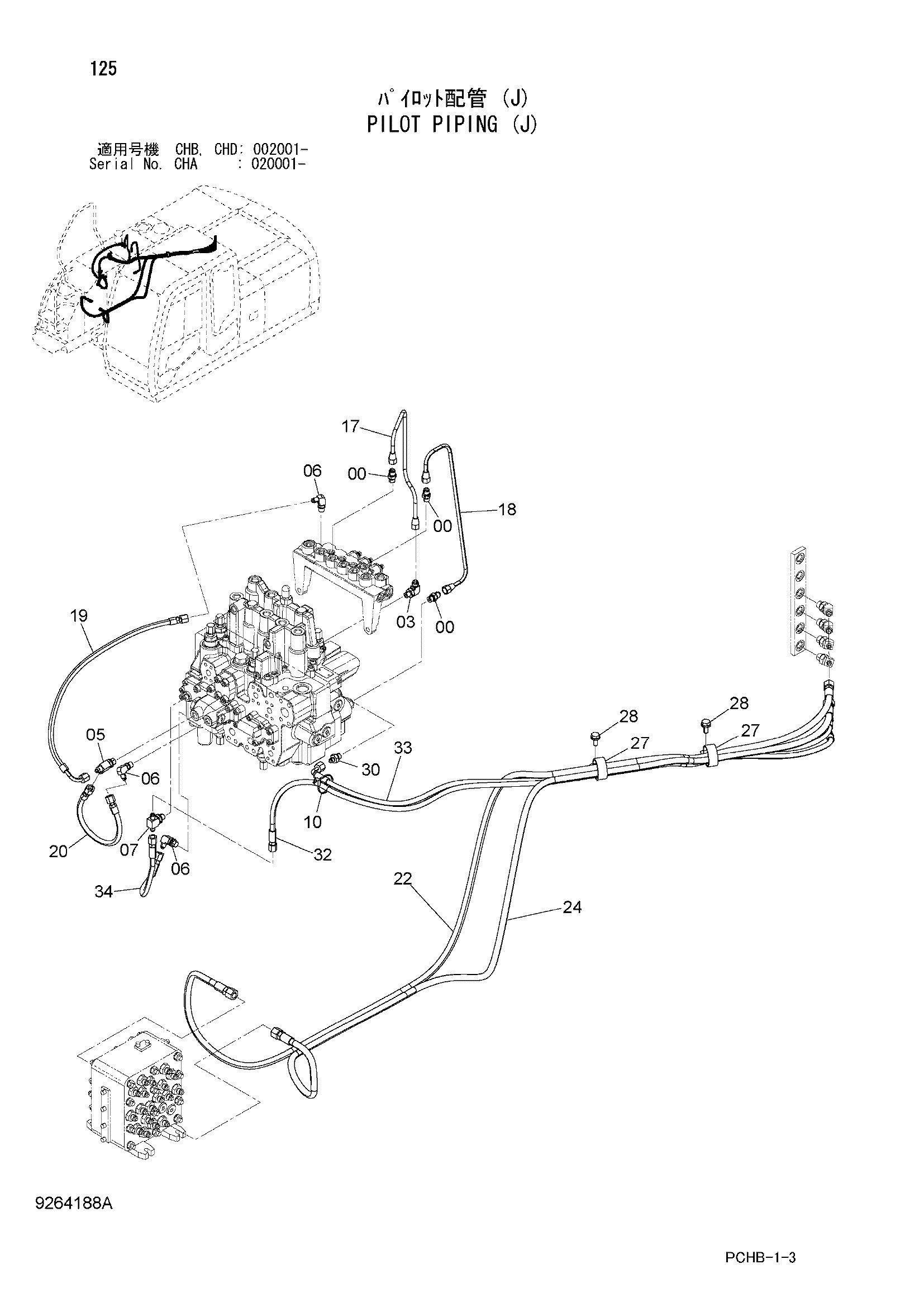

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255304 | Штуцер трубки | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852422 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852522 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4055312 | Ленточный зажим | 1 |
| 17 | 4655506 | Трубка | 1 |
| 18 | 4655523 | Трубка | 1 |
| 19 | 4635378 | Шланг | 1 |
| 20 | 4620072 | Шланг | 1 |
| 22 | 9268896 | Шланг в сборе | 1 |
| 22A | 4655863 | Шланг (9) | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 24 | 9268895 | Шланг в сборе | 1 |
| 24A | 4655865 | Шланг (DF) | 1 |
| 24B | 4327293 | Защитный кожух | 3 |
| 27 | 4193848 | Зажим | 2 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | A852122 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9281336 | Шланг в сборе | 1 |
| 32A | 4674456 | Шланг (SN) | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9279056 | Шланг в сборе | 1 |
| 33A | 4671929 | Шланг (DC) | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 34 | 4451995 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
