Электромагнитный клапан — HITACHI ZX190W-3

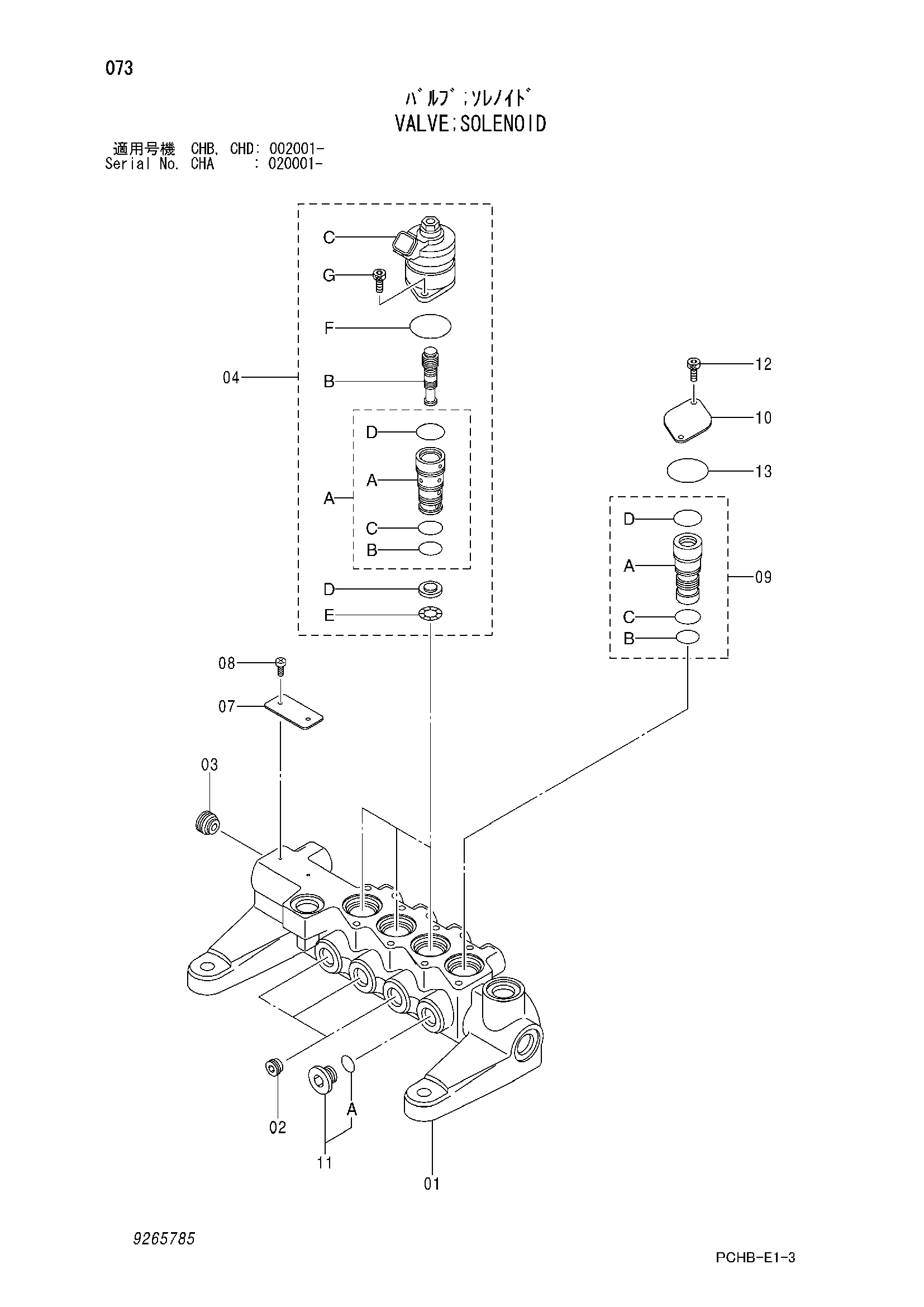

Заводская схема «Электромагнитный клапан» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9265785 | Электромагнитный клапан | 1 | |
| 01 | 1032654 | Корпус | 1 |
| 02 | 9761179 | Пробка | 3 |
| 03 | 9228828 | Пробка | 1 |
| 04 | 9239590 | Электромагнитный клапан | 3 |
| 04AB | 4614701 | Уплотнительное кольцо | 1 |
| 04AC | 4614702 | Уплотнительное кольцо | 1 |
| 04AD | 4614703 | Уплотнительное кольцо | 1 |
| 04F | 4614764 | Уплотнительное кольцо | 1 |
| 04G | J780512 | Болт с внутренним шестигранником | 2 |
| 07 | 3096811 | Информационная табличка | 1 |
| 08 | M491832 | Приводной винт | 2 |
| 09 | 9254544 | Втулка | 1 |
| 09A | 3106247 | Втулка | 1 |
| 09B | 4614701 | Уплотнительное кольцо | 1 |
| 09C | 4614702 | Уплотнительное кольцо | 1 |
| 09D | 4614703 | Уплотнительное кольцо | 1 |
| 10 | 4642242 | Пластина | 1 |
| 11 | 9230458 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | J780512 | Болт с внутренним шестигранником | 2 |
| 13 | 4614764 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
