Боковой ответвление трубопроводы — HITACHI ZX190W-3

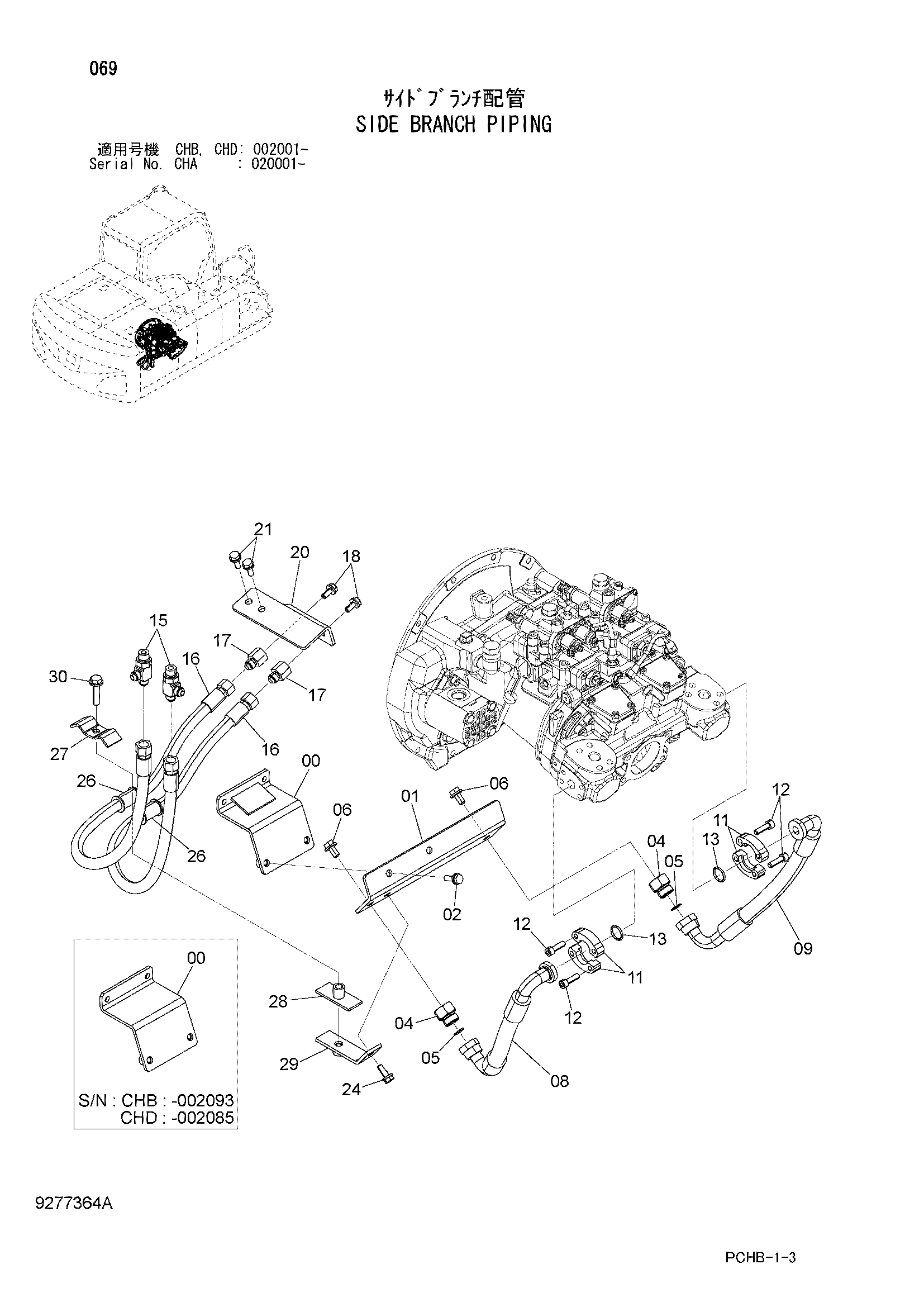

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105162 замена: 8112496 | Кронштейн | 1 |
| 00 | 8112496 | Кронштейн | 1 |
| 01 | 8109123 | Кронштейн | 1 |
| 02 | J271035 | Болт с шайбой | 2 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4204882 | Пробка | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | J271225 | Болт с шайбой | 2 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4655323 | Шланг | 1 |
| 09 | 4655324 | Шланг | 1 |
| 11 | 4506459 | Разъёмный фланец | 4 |
| 12 | J781035 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 15 | A852444 | Тройник | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4305262 | Шланг | 2 |
| 17 | 4667681 | Пробка | 2 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 3110160 | Кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | J271030 | Болт с шайбой | 1 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4463996 | Резиновая втулка | 2 |
| 27 | 4202103 | Хомут | 1 |
| 28 | 9757642 | Хомут | 1 |
| 29 | 9768589 | Кронштейн | 1 |
| 30 | J271255 | Болт с шайбой | 1 |
| 30A | J901255 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
