Напорные трубопроводы — HITACHI ZX190W-3

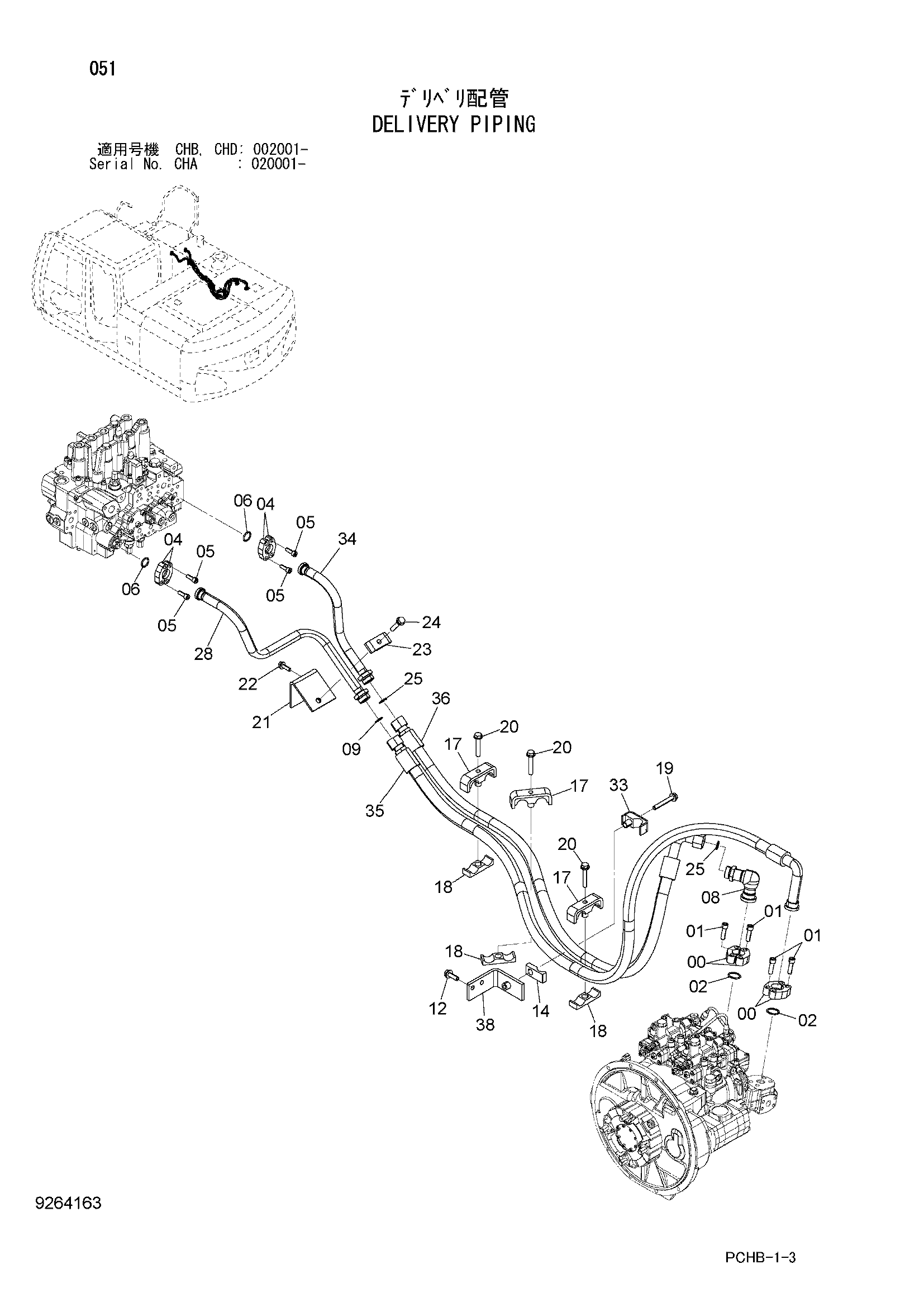

Заводская схема «Напорные трубопроводы» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 4 |
| 01 | J781240 | Болт с внутренним шестигранником | 8 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4506459 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 9748520 | Угловой штуцер | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | J271240 | Болт с шайбой | 2 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4462051 | Резиновая прокладка | 1 |
| 17 | 8061722 | Хомут | 3 |
| 18 | 3072291 | Резиновая прокладка | 3 |
| 19 | J271285 | Болт с шайбой | 1 |
| 19A | J901285 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271280 | Болт с шайбой | 3 |
| 20A | J901280 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 8105630 | Кронштейн | 1 |
| 22 | J271035 | Болт с шайбой | 2 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4189859 | Хомут трубки | 1 |
| 24 | J271265 | Болт с шайбой | 1 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4187328 | Уплотнительное кольцо | 2 |
| 28 | 8105205 | Трубка | 1 |
| 33 | 8106578 | Хомут | 1 |
| 34 | 8105732 | Трубка | 1 |
| 35 | 4663676 | Шланг | 1 |
| 36 | 4663677 | Шланг | 1 |
| 38 | 9767812 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
