Управление — HITACHI ZX190W-3

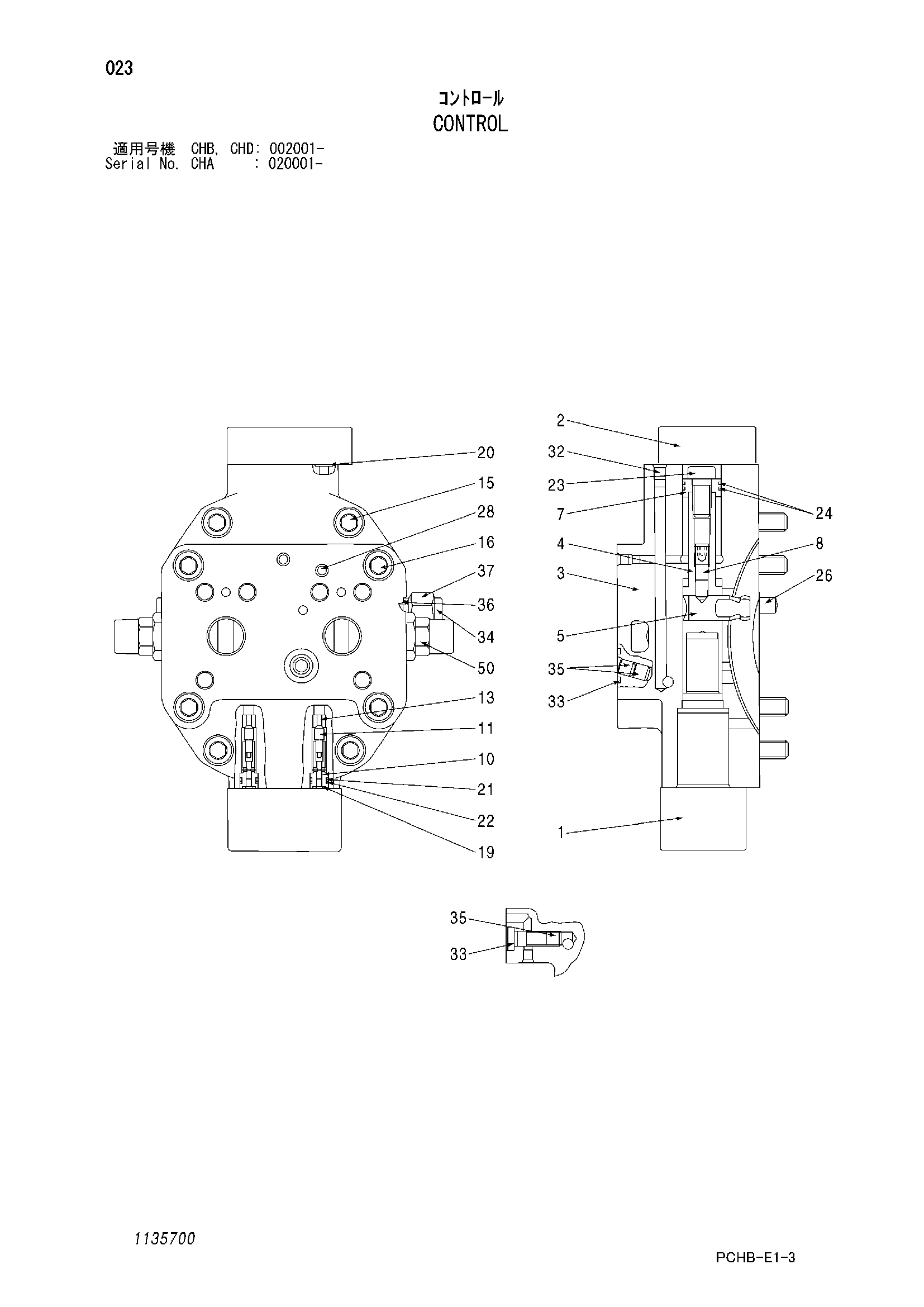

Заводская схема «Управление» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3 | 1134001 | Пластина | 1 |
| 4 | 1134002 | Поршень | 1 |
| 5 | 1134003 | Труннион | 1 |
| 7 | 1134004 | Поршень | 1 |
| 8 | 1134005 | Палец | 1 |
| 10 | 1134006 | Направляющая | 2 |
| 11 | 1134007 | Тарельчатый клапан | 2 |
| 13 | 1134008 | Сиденье клапан | 2 |
| 15 | 0264005 | Болт с внутренним шестигранником | 8 |
| 19 | 1134009 | Уплотнительное кольцо | 2 |
| 20 | 0712405 | Уплотнительное кольцо | 3 |
| 21 | 0645505 | Уплотнительное кольцо | 2 |
| 22 | 1134010 | Опорное кольцо | 2 |
| 23 | 1134011 | Болт | 1 |
| 24 | 1134012 | Поршневое кольцо | 3 |
| 26 | 0254107 | Палец | 2 |
| 28 | 1134013 | Пробка | 1 |
| 32 | 0215016 | Пробка | 1 |
| 33 | 1134014 | Уплотнительное кольцо | 1 |
| 34 | 1134015 | Пробка | 2 |
| 35 | 1134016 | Палец | 2 |
| 36 | 1134017 | Кольцо | 2 |
| 37 | 1134018 | Стад | 2 |
| 50 | 4690032 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
