Аутригер трубопроводы (водило) — HITACHI ZX190W-3

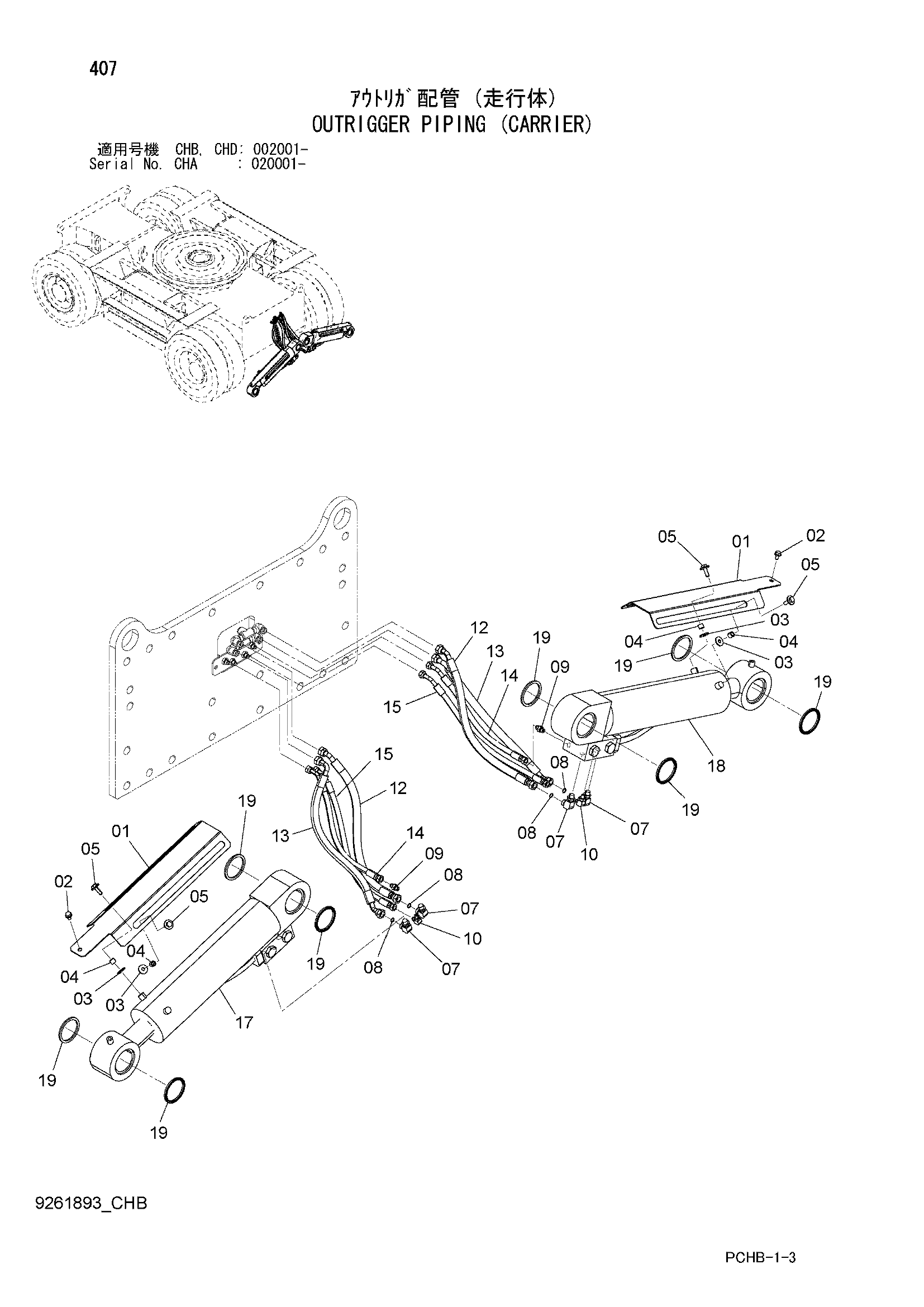

Заводская схема «Аутригер трубопроводы (водило)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3097573 | Крышка гидроцилиндр. | 2 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J217083 | Шайба | 4 |
| 04 | 4488863 | Втулка | 4 |
| 05 | J281035 | Болт с шайбой | 4 |
| 05A | J901035 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | 4202112 | Угловой штуцер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 4 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9224470 | Шланг в сборе | 2 |
| 12A | 4603525 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 1 |
| 13 | 9261917 | Шланг в сборе | 2 |
| 13A | 4651987 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9223916 | Шланг в сборе | 2 |
| 14A | 4489604 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9261947 | Шланг в сборе | 2 |
| 15A | 4651988 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 17 | 4640606 | Гидроцилиндр. аутригер | 1 |
| 18 | 4647923 | Гидроцилиндр. аутригер | 1 |
| 19 | 4067902 | Пылезащитное уплотнение | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
