Ковш остановка клапан трубопроводы (2.40m рукоять)[EU] — HITACHI ZX190W-3
Заводская схема «Ковш остановка клапан трубопроводы (2.40m рукоять)[EU]» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

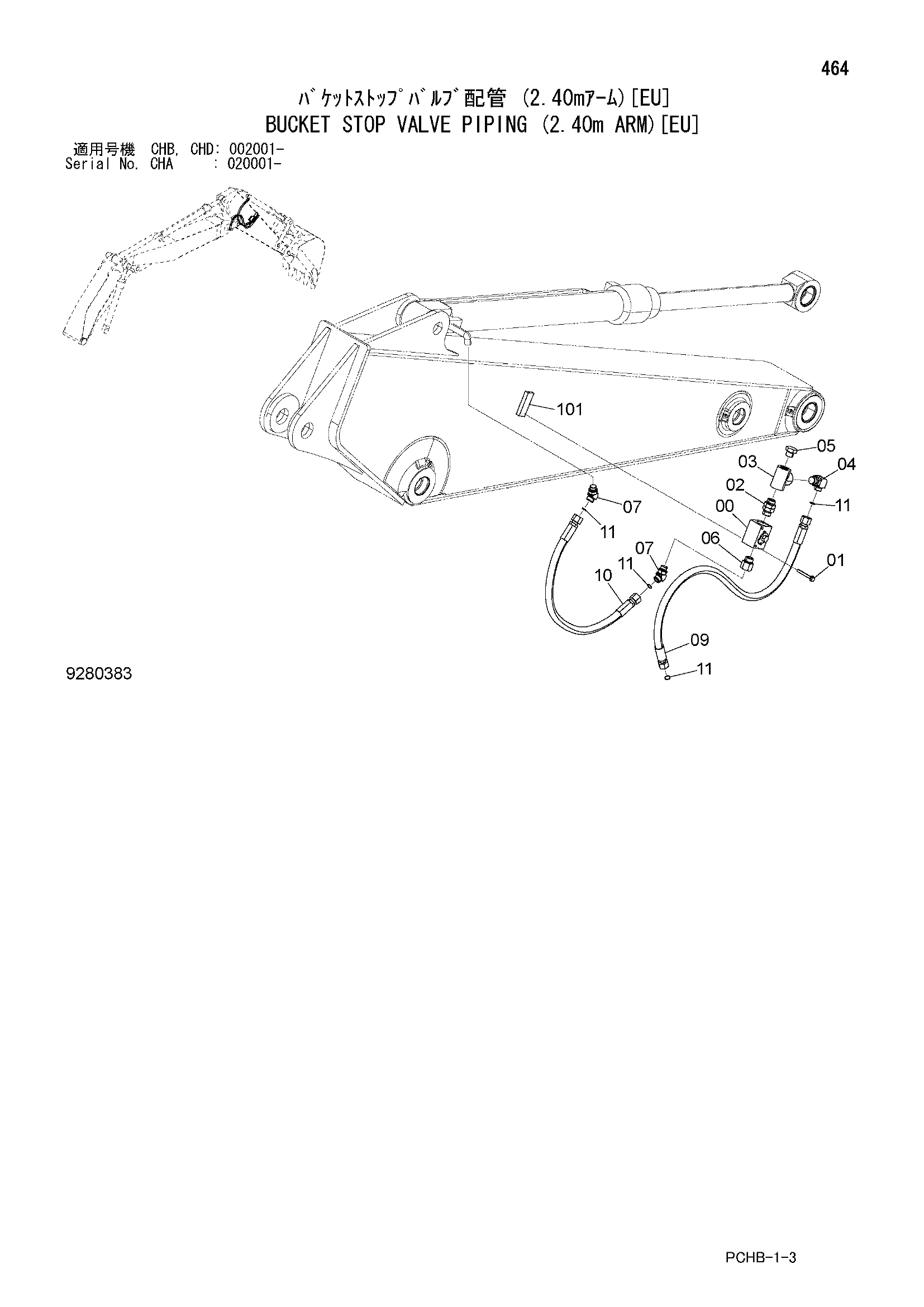

![Схема Ковш остановка клапан трубопроводы (2.40m рукоять)[EU] HITACHI ZX190W-3](/catalog-drawings/1b/1b19ee99-e695-495c-ab01-104d5c033b77.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 1 |
| 01 | J271085 | Болт с шайбой | 2 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4436616 | Адаптер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 2 |
| 03 | 4371317 | Тройник | 1 |
| 04 | A853386 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A885008 | Пробка | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4263448 | Переходник S | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853266 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4648630 | Шланг | 1 |
| 10 | 4642499 | Шланг | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 101 | 4429829 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
