Запасные пилотные гидролинии (гидромолот, гидроножницы) — HITACHI ZX190W-3

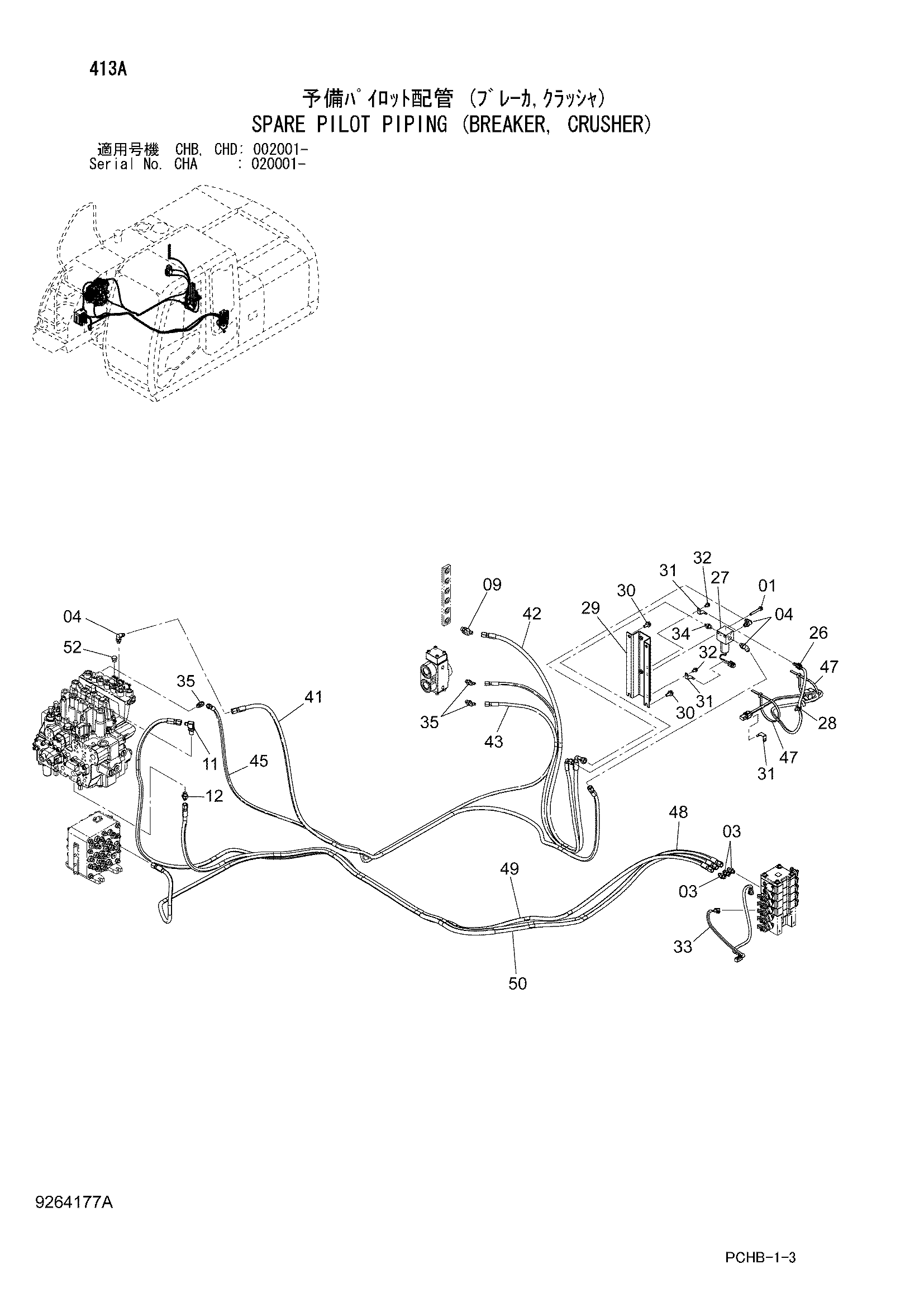

Заводская схема «Запасные пилотные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260860 | Болт с шайбой | 2 |
| 01A | J900860 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | A852123 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4208913 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 3108985 | Жгут проводов | 1 |
| 27 | 4261289 | Электромагнитный клапан | 1 |
| 28 | 4449250 | Зажим | 1 |
| 29 | 9767318 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4402599 | Кронштейн | 3 |
| 32 | J260816 | Болт с шайбой | 2 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4668216 | Жгут проводов | 1 |
| 34 | A852122 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852222 | Угловой штуцер | 3 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4665730 | Шланг (PE) | 1 |
| 42 | 4439463 | Шланг | 1 |
| 43 | 4656513 | Шланг (PS) | 1 |
| 45 | 4665732 | Шланг (DM) | 1 |
| 47 | 4055312 | Ленточный зажим | 2 |
| 48 | 9280174 | Шланг в сборе | 1 |
| 48A | 4664678 | Шланг (13) | 1 |
| 48B | 4327293 | Защитный кожух | 1 |
| 49 | 9281335 | Шланг в сборе | 1 |
| 49A | 4674455 | Шланг (14) | 1 |
| 49B | 4327293 | Защитный кожух | 1 |
| 50 | 9281333 | Шланг в сборе | 1 |
| 50 | 9280180 | Шланг в сборе | 1 |
| 50A | 4674453 | Шланг (N) | 1 |
| 50A | 4664679 | Шланг (N) | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
| 52 | A885002 | Пробка | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
