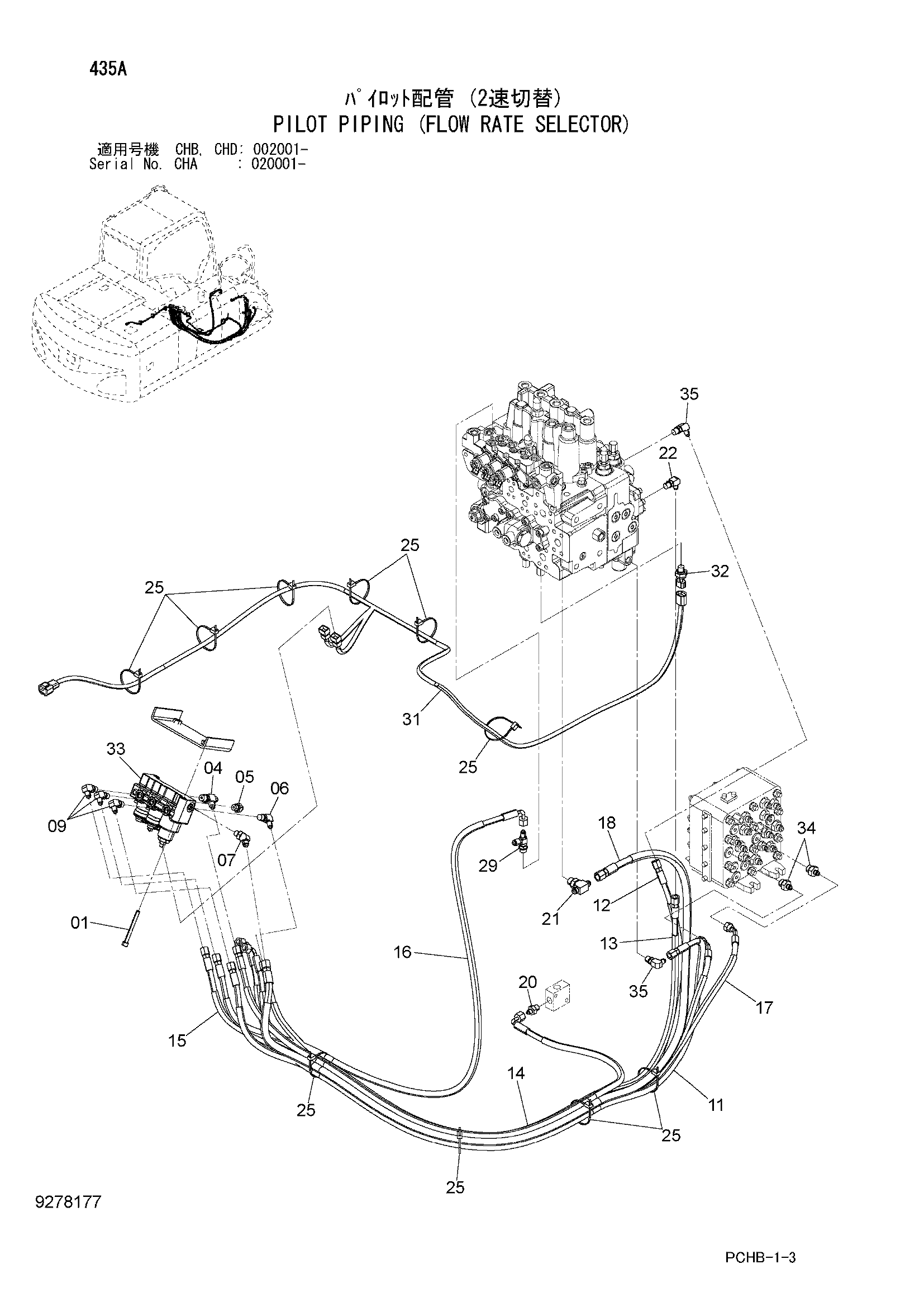

Пилотные гидролинии (поток производительность селектор) — HITACHI ZX190W-3
Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J780880 | Болт с внутренним шестигранником | 2 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9278178 | Шланг в сборе | 1 |
| 11A | 4670916 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 12 | 9278179 | Шланг в сборе | 1 |
| 12A | 4670917 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 4 |
| 13 | 9278180 | Шланг в сборе | 1 |
| 13A | 4670918 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 4 |
| 14 | 9278181 | Шланг в сборе | 1 |
| 14A | 4670919 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 9278182 | Шланг в сборе | 1 |
| 15A | 4670920 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 16 | 9278183 | Шланг в сборе | 1 |
| 16A | 4670920 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 17 | 9278184 | Шланг в сборе | 1 |
| 17A | 4670922 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 18 | 9278185 | Шланг в сборе | 1 |
| 18A | 4670923 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 5 |
| 20 | A852122 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852533 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 10 |
| 29 | 4239712 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 3110740 | Жгут проводов | 1 |
| 32 | 4436535 | Датчик давления | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9263559 | Электромагнитный клапан | 1 |
| 34 | A852132 | Адаптер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852322 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
