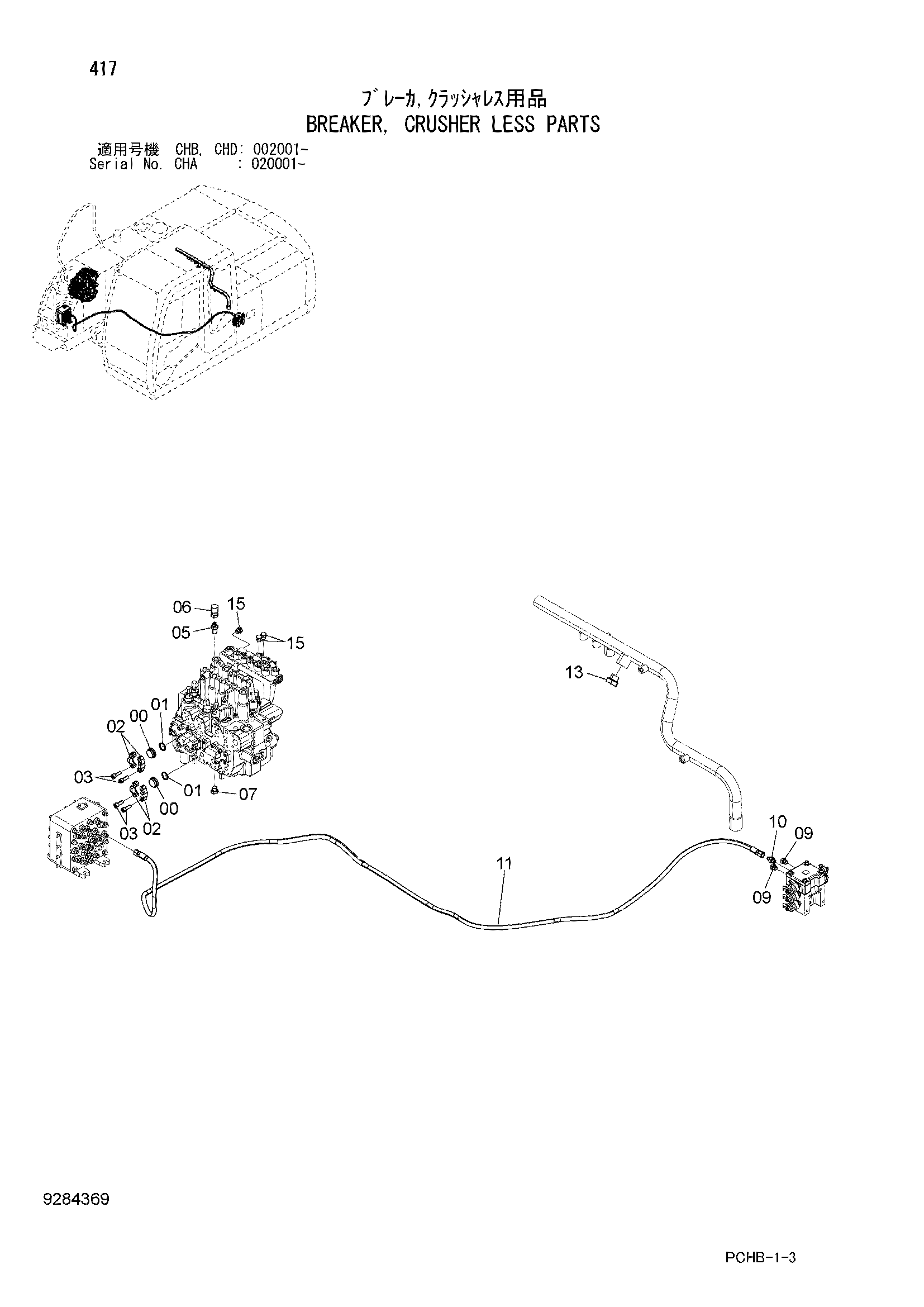

Гидромолот, гидроножницы без детали — HITACHI ZX190W-3-AMS
Заводская схема «Гидромолот, гидроножницы без детали» для HITACHI ZX190W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4183242 | Крышка | 2 |
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | 4202422 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4223518 | Пробка унион | 1 |
| 07 | A885003 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9281333 замена: 9280180 | Шланг в сборе | 1 |
| 11A | 4664679 | Шланг (N) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 11 | 9280180 | Шланг в сборе | 1 |
| 11A | 4674453 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 13 | A885008 | Пробка | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
