Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX190W-3-AMS

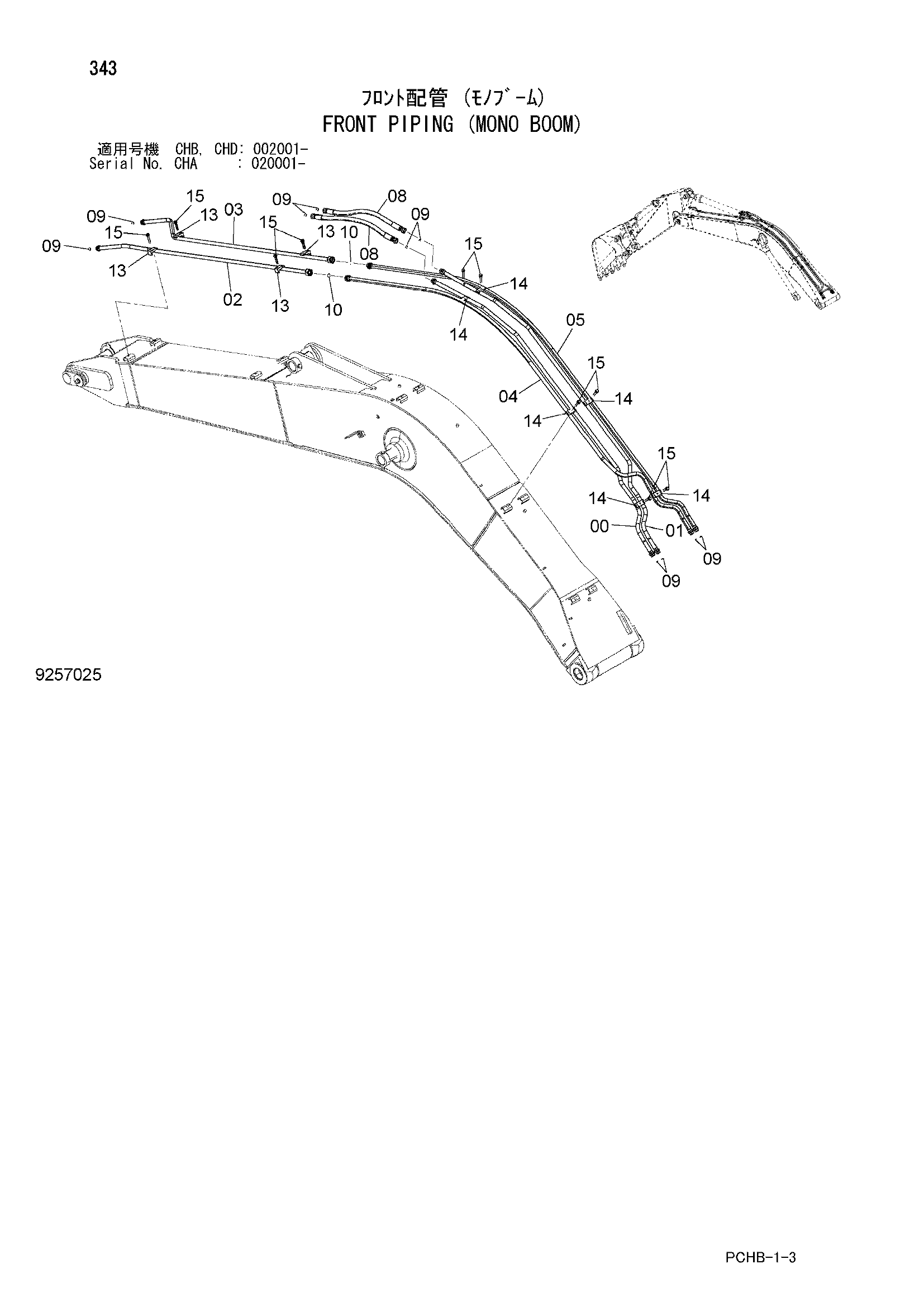

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX190W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087867 | Трубка | 1 |
| 01 | 8087868 | Трубка | 1 |
| 02 | 8087461 | Трубка | 1 |
| 03 | 8087462 | Трубка | 1 |
| 04 | 8087869 | Трубка | 1 |
| 05 | 8087870 | Трубка | 1 |
| 08 | 4645392 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 10 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | 4190126 | Хомут трубки | 4 |
| 14 | 4189859 | Хомут трубки | 6 |
| 15 | 4661579 | Болт с шайбой | 10 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
