Основные гидролинии (1) — HITACHI ZX185USR

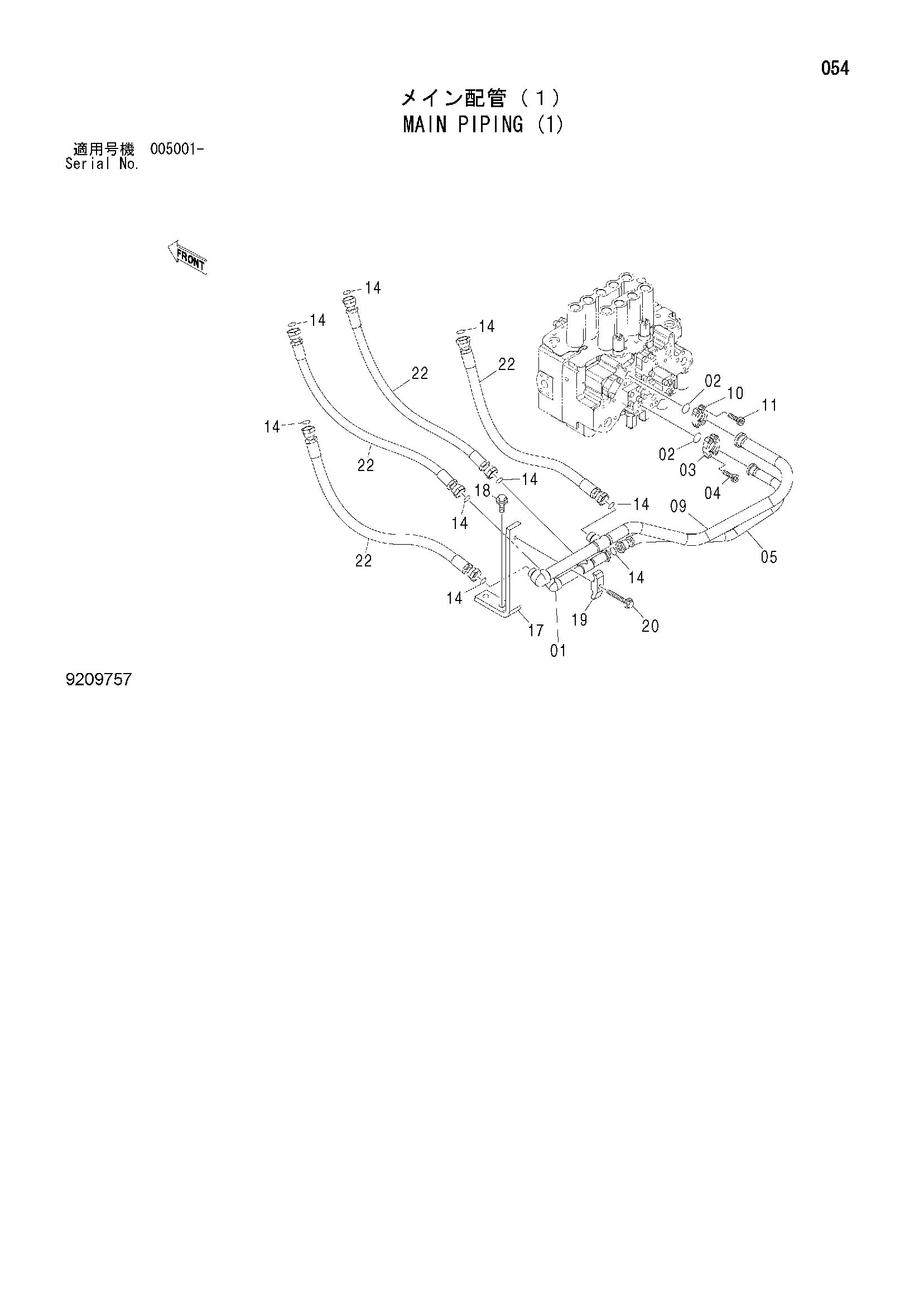

Заводская схема «Основные гидролинии (1)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8087008 | Трубка | 1 |
| 02 | 4510167 | Уплотнительное кольцо | 2 |
| 03 | 4510173 | Разъёмный фланец | 2 |
| 04 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 9216949 | Шланг в сборе | 1 |
| 09 | 8087009 | Трубка | 1 |
| 10 | 986910 | Разъёмный фланец | 2 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 4138938 | Уплотнительное кольцо | 9 |
| 17 | 8087007 | Опора | 1 |
| 18 | J021225 | Болт с шайбой | 2 |
| 18 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 19 | 4189859 | Хомут трубки | 1 |
| 20 | J011265 | Болт с шайбой | 1 |
| 20 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 22 | 4468878 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
