Гидробак — HITACHI ZX185USR

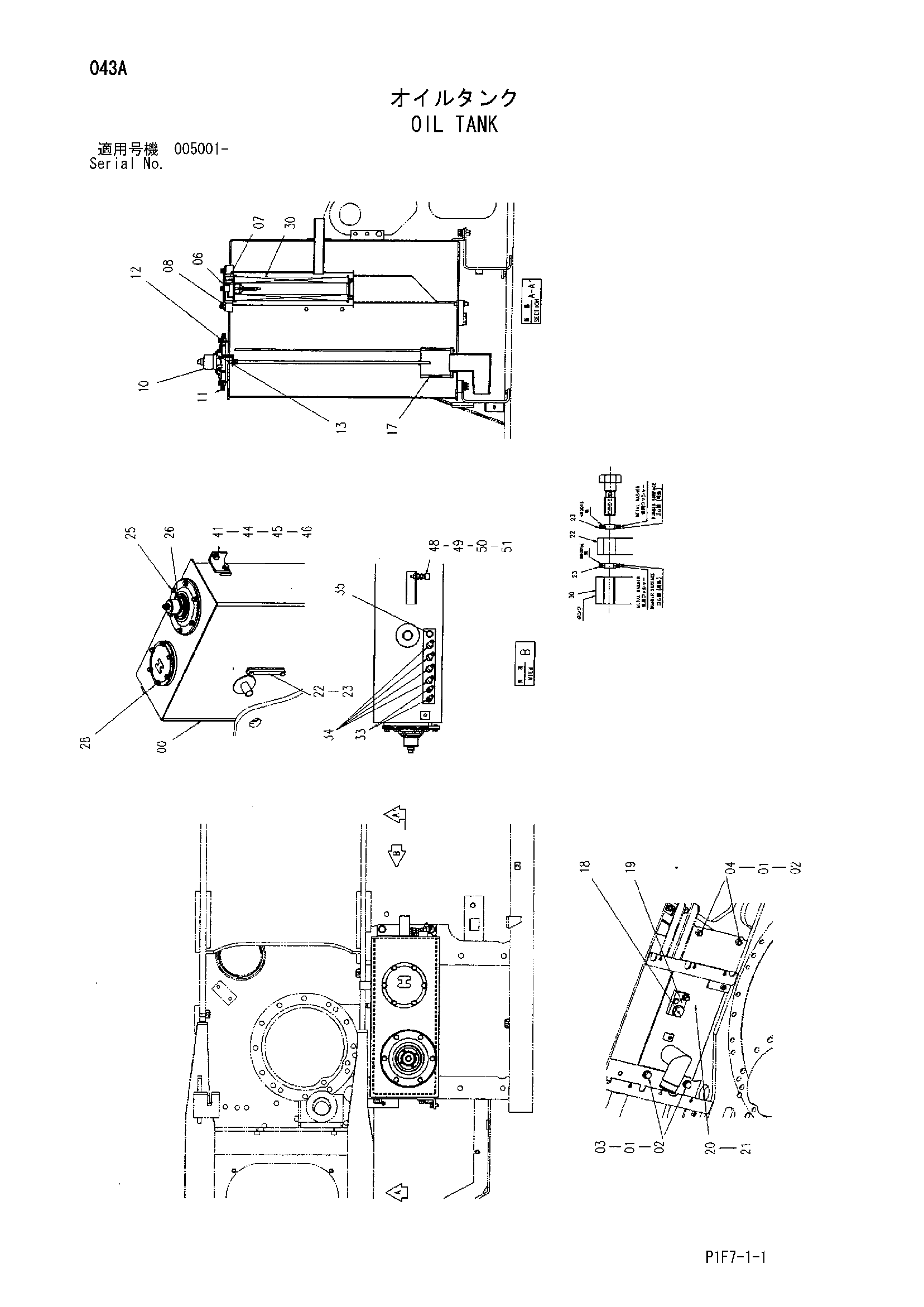

Заводская схема «Гидробак» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008089	Гидробак	1
01	J222016	Шайба	4
02	A590916	Пружинная шайба	4
03	J921635	Болт	2
04	J921640	Болт	2
06	4443782	Крышка	1
07	4444482	Пружина	1
08	997330	Уплотнительное кольцо	1
10	4434017	Сапун	1
10A	4437833	Корпус	1
10B	4437838	Элемент	1
10C	4437837	Крышка	1
10D	4371825	Гайка	1
10E	4437836	Колпачок	1
11	9184556	Крышка	1
12	A810160	Уплотнительное кольцо	1
13	A810060	Уплотнительное кольцо	1
17	4468649	Всасывающий фильтр	1
18	A885008	Пробка	1
18A	4506429	Уплотнительное кольцо	1
19	A885002	Пробка	1
19A	957366	Уплотнительное кольцо	1
20	4250260	Датчик	1
21	4250261	Прокладка	1
22	8053499	Указатель уровня	1
22A	4100967	Болт	2
23	449558	Уплотнительная шайба	4
25	J021025	Болт с шайбой	6
25	J271025 замена: J901025	Болт с шайбой	6
26	J770616 замена: J780616	Болт с внутренним шестигранником	4
26	J780616	Болт с внутренним шестигранником	4
28	J021025	Болт с шайбой	6
28	J271025 замена: J901025	Болт с шайбой	6
30	4443596	Фильтрующий элемент	1
33	A852422	Тройник	2
33A	957366	Уплотнительное кольцо	1
34	A852333	Угловой штуцер	4
34A	4509180	Уплотнительное кольцо	1
35	A885003	Пробка	1
35A	4509180	Уплотнительное кольцо	1
41	4468617	Кронштейн	1
44	J921225	Болт	2
45	A590912	Пружинная шайба	2
46	J222012	Шайба	2
48	4177307	Унион	1
49	4248117	Адаптер	1
50	A590912	Пружинная шайба	1
51	4209198	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
