Напорные трубопроводы — HITACHI ZX185USR

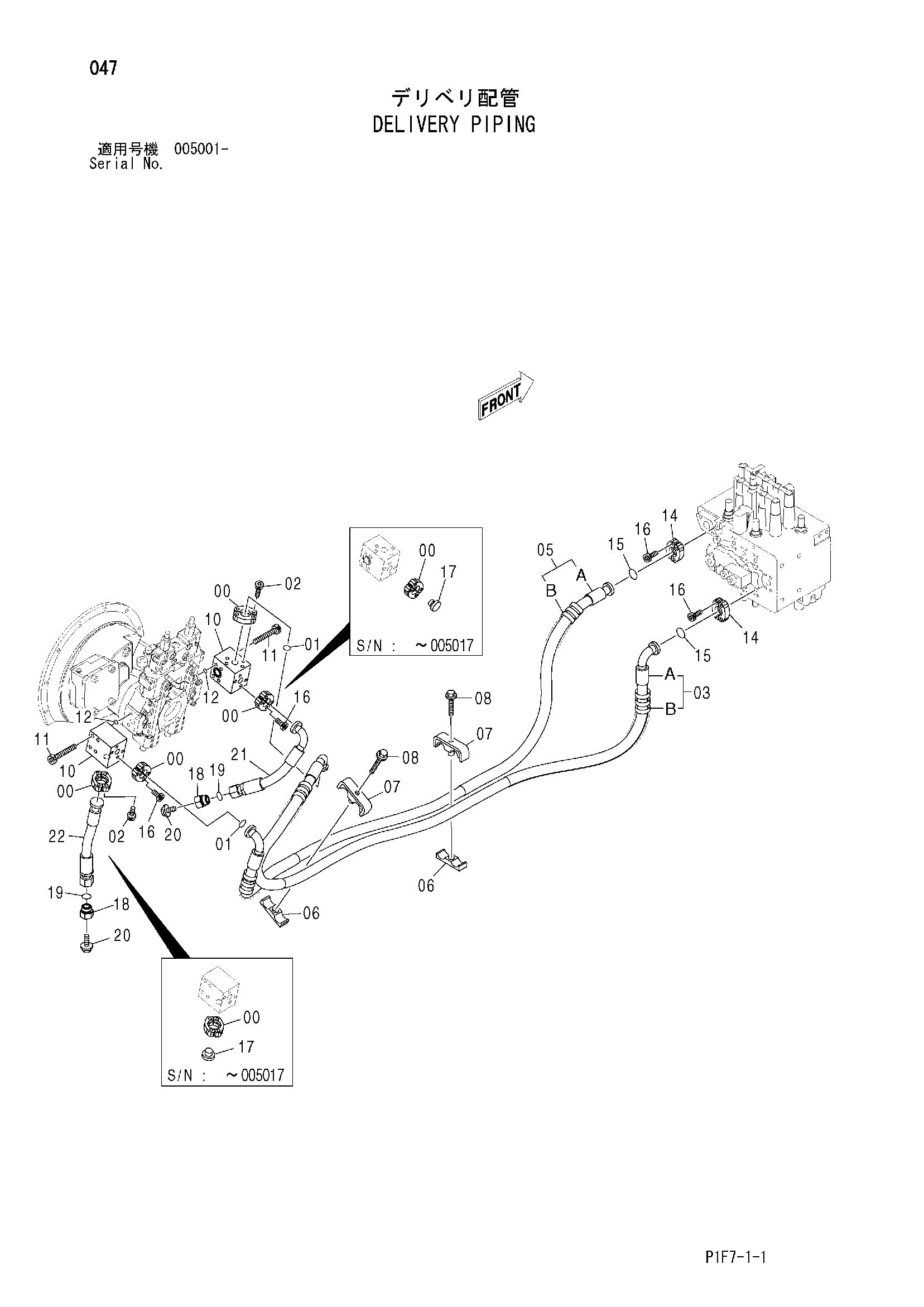

Заводская схема «Напорные трубопроводы» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506459 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | J781035 | Болт с внутренним шестигранником | 8 |
| 03 | 9210750 | Шланг в сборе | 1 |
| 03A | 4468721 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 05 | 9213584 | Шланг в сборе | 1 |
| 05A | 4472740 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 3 |
| 06 | 3072291 | Резиновая прокладка | 2 |
| 07 | 8062021 | Хомут | 2 |
| 08 | J011275 | Болт с шайбой | 2 |
| 08 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 10 | 3093678 замена: 3104790 | Блок | 2 |
| 10 | 3104790 | Блок | 2 |
| 11 | J781080 | Болт с внутренним шестигранником | 8 |
| 12 | A811030 | Уплотнительное кольцо | 2 |
| 14 | 4506459 | Разъёмный фланец | 4 |
| 15 | 971489 | Уплотнительное кольцо | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 8 |
| 16 | J781035 | Болт с внутренним шестигранником | 8 |
| 17 | 4423181 | Пробка | 2 |
| 18 | 4204882 | Пробка | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | J011235 | Болт с шайбой | 2 |
| 20 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 21 | 4483065 | Шланг | 1 |
| 22 | 4483066 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
