4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX185USR

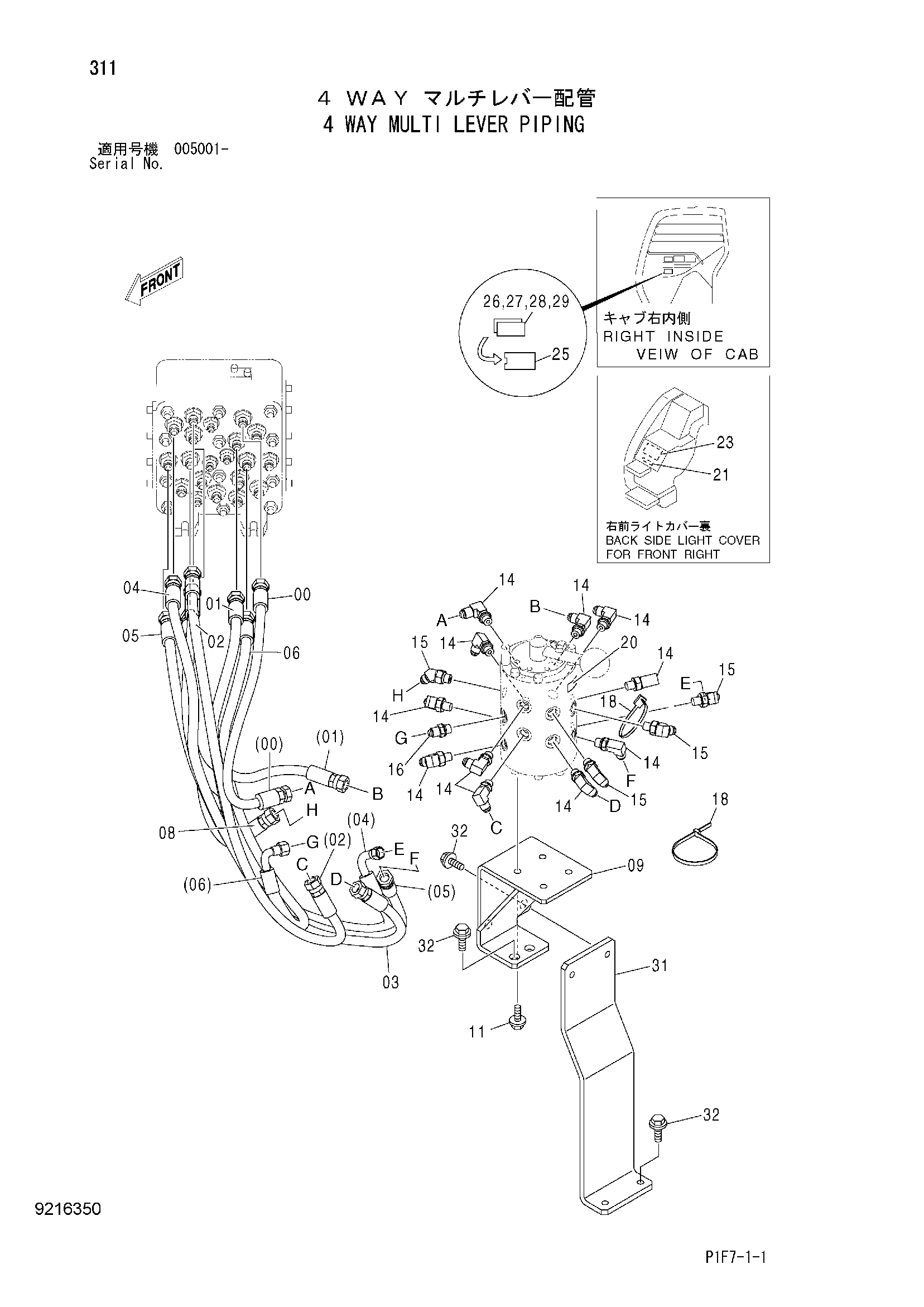

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4477653 | Шланг | 1 |
| 01 | 4477644 | Шланг | 1 |
| 02 | 4477655 | Шланг | 1 |
| 03 | 4477646 | Шланг | 1 |
| 04 | 4477657 | Шланг | 1 |
| 05 | 4477651 | Шланг | 1 |
| 06 | 4477658 | Шланг | 1 |
| 08 | 4454398 | Шланг | 1 |
| 09 | 8088910 | Кронштейн | 1 |
| 11 | J260820 | Болт с шайбой | 4 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 14 | A852323 | Угловой штуцер | 11 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852223 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4055312 | Ленточный зажим | 2 |
| 20 | 4372968 | Информационная табличка | 1 |
| 21 | 4372969 | Информационная табличка | 1 |
| 23 | 3059267 | Информационная табличка | 1 |
| 25 | 4260602 | Корпус | 1 |
| 26 | 4288250 | Пластина (H тип) | 1 |
| 27 | 4288251 | Пластина (M тип) | 1 |
| 28 | 4288252 | Пластина (Y тип) | 1 |
| 29 | 4288249 | Пластина (K тип) | 1 |
| 31 | 4479962 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 6 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
