Дренажные трубопроводы — HITACHI ZX185USR

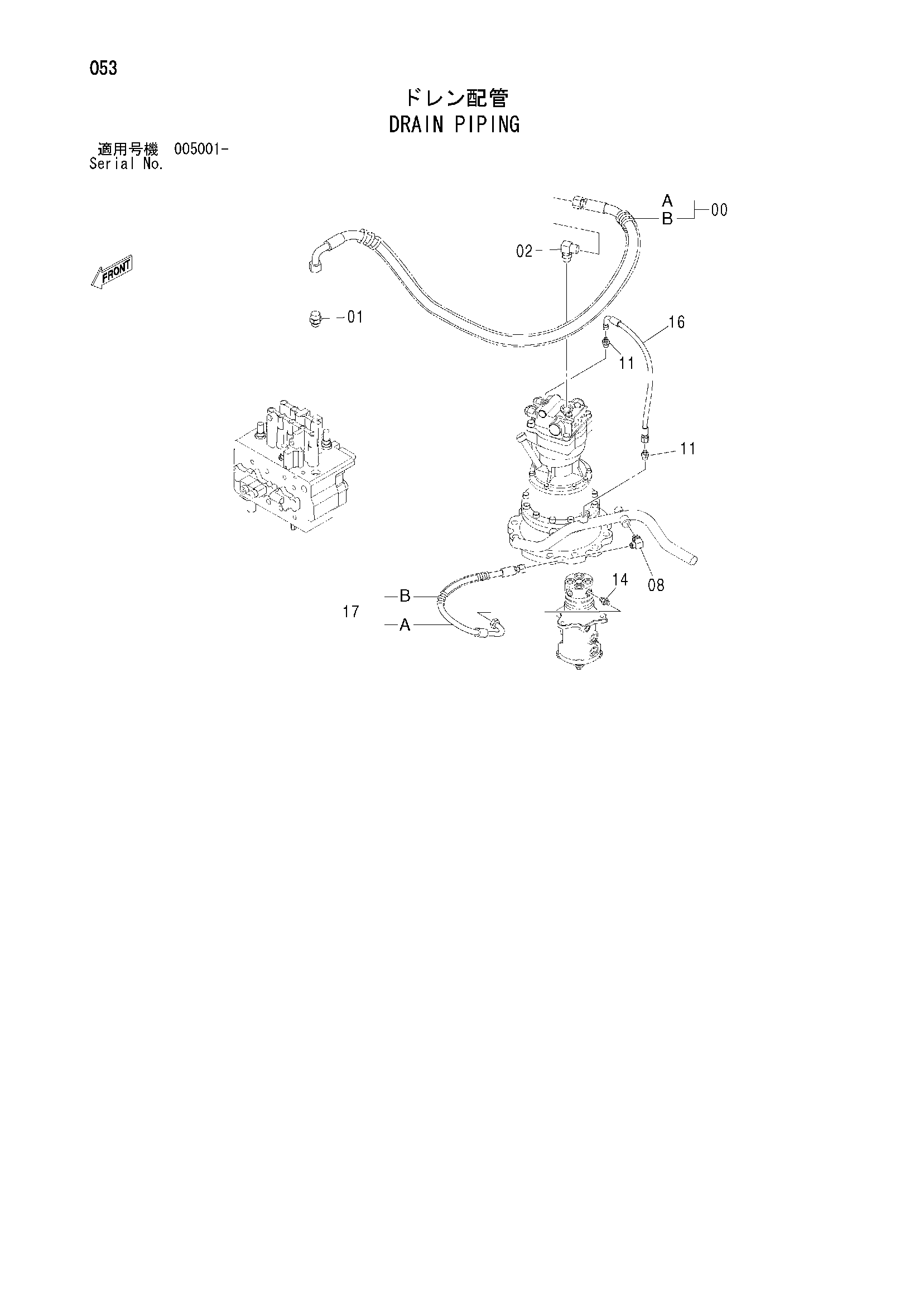

Заводская схема «Дренажные трубопроводы» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210906 | Шланг в сборе | 1 |
| 00A | 4468884 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 4 |
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852134 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4451924 | Шланг | 1 |
| 17 | 9217342 | Шланг в сборе | 1 |
| 17A | 4446905 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
