Пилотные гидролинии (D-2) — HITACHI ZX185USR

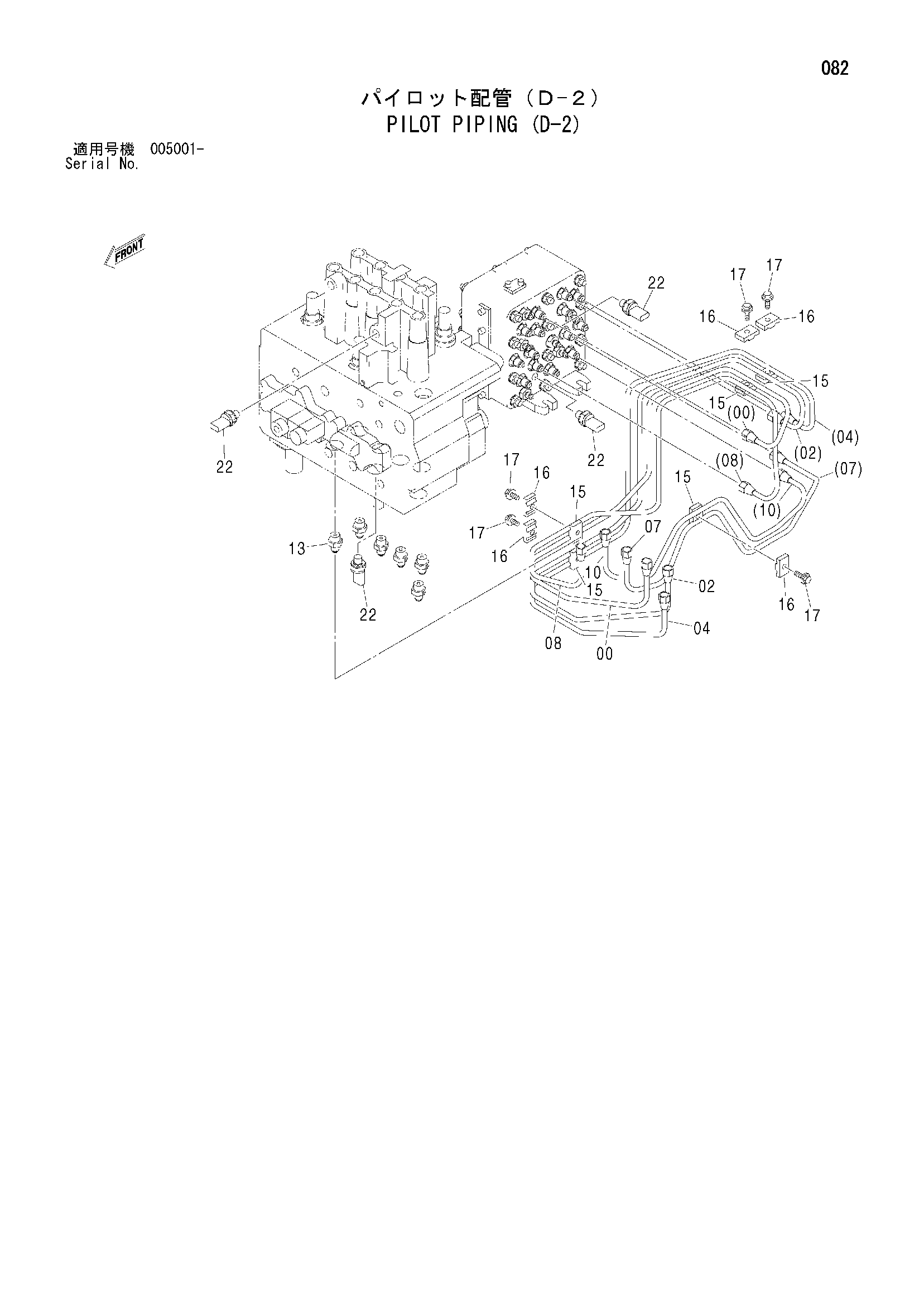

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3091816 | Трубка | 1 |
| 02 | 3091818 | Трубка | 1 |
| 04 | 3091820 | Трубка | 1 |
| 07 | 3091823 | Трубка | 1 |
| 08 | 3091824 | Трубка | 1 |
| 10 | 3091826 | Трубка | 1 |
| 13 | 4255305 | Штуцер трубки | 6 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9735305 | Хомут | 5 |
| 16 | 9735306 | Хомут | 5 |
| 17 | J010825 | Болт с шайбой | 5 |
| 17 | J260825 замена: J900825 | Болт с шайбой | 5 |
| 22 | 4436535 | Датчик давления | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
