Пилотные гидролинии (C-2) — HITACHI ZX185USR

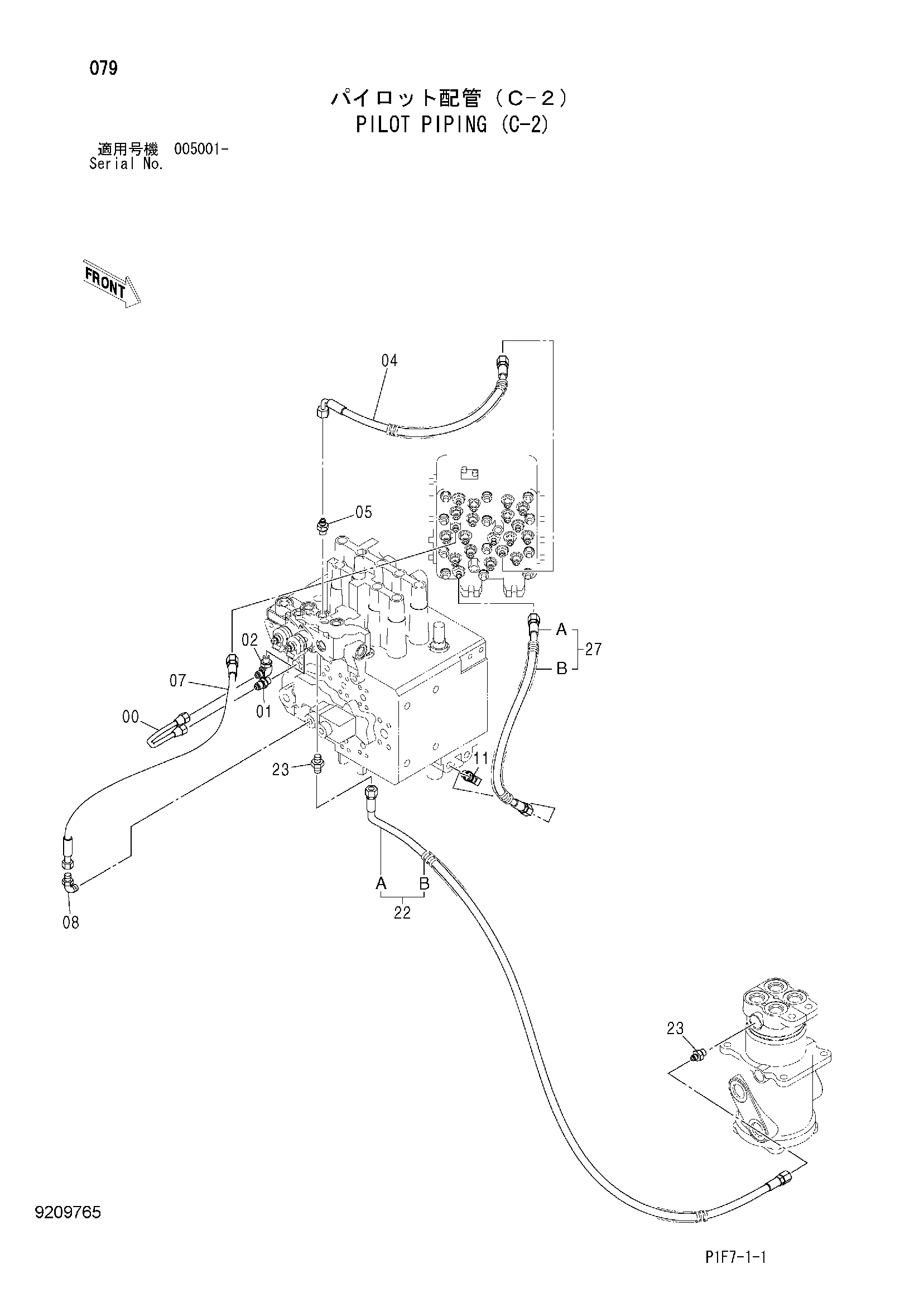

Заводская схема «Пилотные гидролинии (C-2)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452289 | Трубка | 1 |
| 01 | 4255304 | Штуцер трубки | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4293950 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4436299 | Шланг | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4451995 | Шланг | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9211344 | Шланг в сборе | 1 |
| 22A | 4469699 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 23 | A852122 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9220165 | Шланг в сборе | 1 |
| 27A | 4436383 | Пластиковый шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
