Масляный фильтр трубопроводы — HITACHI ZX185USR

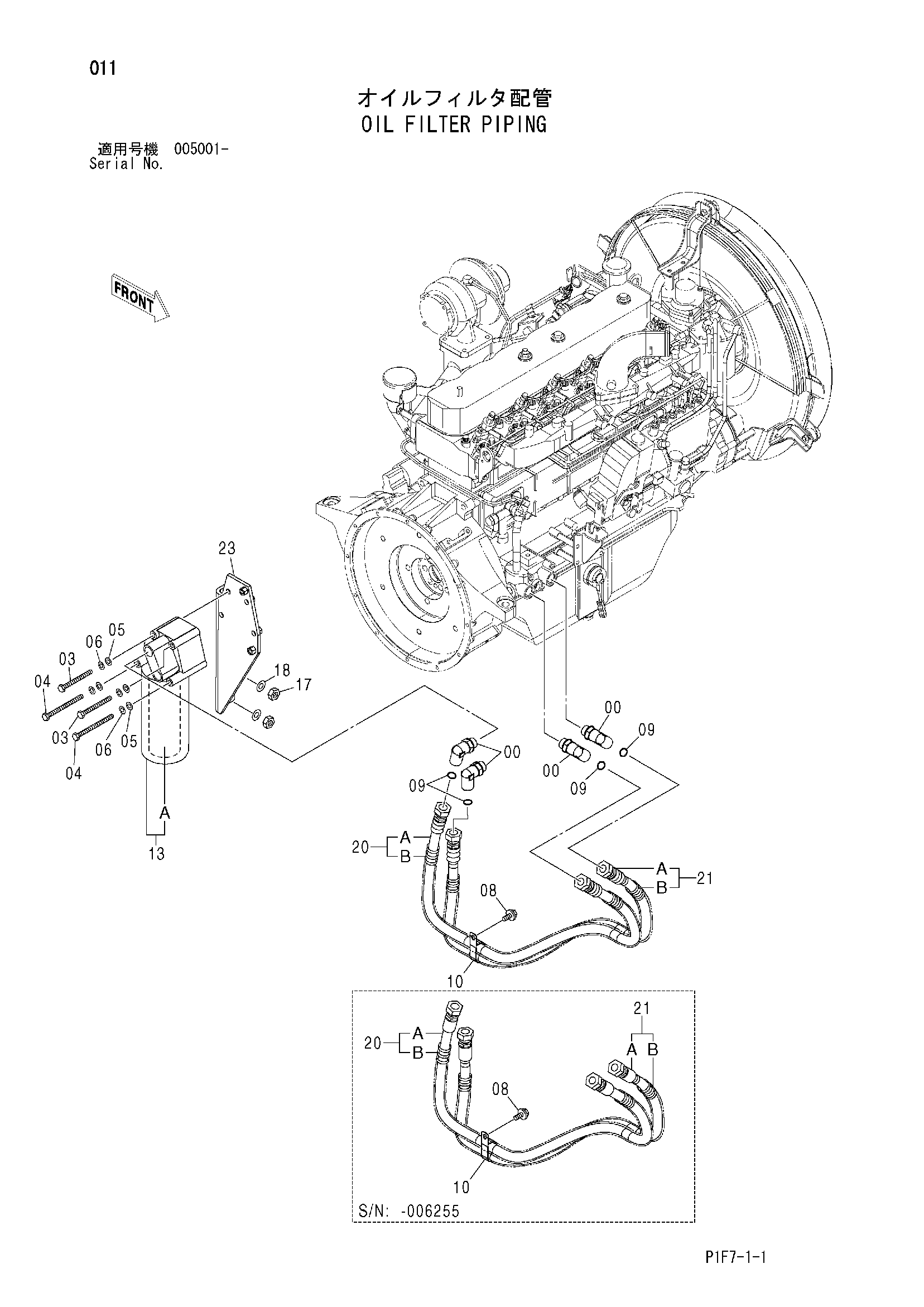

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4473870 | Угловой штуцер | 4 |
| 00A | 4153103 | Уплотнительное кольцо | 1 |
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 08 | J011020 | Болт с шайбой | 1 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 09 | 4430912 | Уплотнительное кольцо | 4 |
| 10 | 4411911 | Зажим | 1 |
| 13 | 4485262 | Масляный фильтр | 1 |
| 13A | 4484495 | Масляный фильтр | 1 |
| 17 | J951014 | Гайка | 2 |
| 18 | A590914 | Пружинная шайба | 2 |
| 20 | 9214865 | Шланг в сборе | 1 |
| 20A | 4447725 | Шланг | 1 |
| 20B | 4446406 | Защитный кожух | 3 |
| 20 | 9246333 | Шланг в сборе | 1 |
| 20A | 4627107 | Шланг | 1 |
| 20B | 4446406 | Защитный кожух | 3 |
| 21 | 9214866 | Шланг в сборе | 1 |
| 21A | 4474622 | Шланг | 1 |
| 21B | 4446406 | Защитный кожух | 3 |
| 21 | 9246334 | Шланг в сборе | 1 |
| 21A | 4627108 | Шланг | 1 |
| 21B | 4446406 | Защитный кожух | 3 |
| 23 | 8089202 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
