Электрооборудование (A) — HITACHI ZX185USR

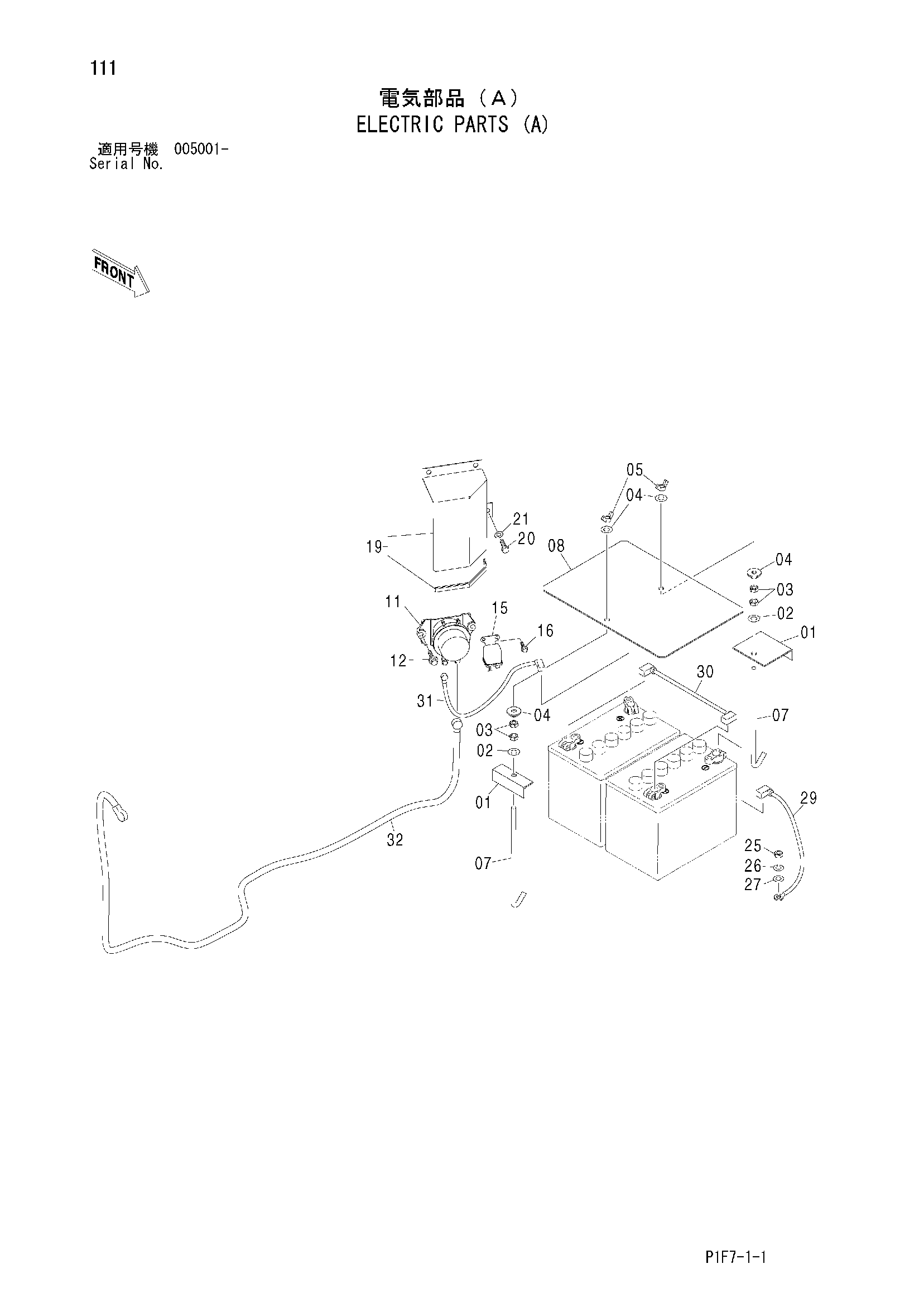

Заводская схема «Электрооборудование (A)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4445961 | Опора | 2 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | J950010 | Гайка | 4 |
| 05 | M570010 | Гайка винг | 2 |
| 06 | 4488668 | Проставка | 2 |
| 07 | 4359331 | Болт крюк | 2 |
| 08 | 4420597 | Крышка | 1 |
| 11 | 4255762 | Реле аккумулятор | 1 |
| 12 | J020830 | Болт с шайбой | 2 |
| 12 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 15 | 4452159 | Реле | 1 |
| 16 | J020620 | Болт с шайбой | 2 |
| 16 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 20 | J900816 | Болт | 3 |
| 21 | A590108 | Плоская шайба | 3 |
| 22 | 3087816 | Крышка | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 29 | 4420775 | Жгут проводов | 1 |
| 30 | 4447905 | Жгут проводов | 1 |
| 31 | 4462561 | Жгут проводов | 1 |
| 32 | 4467155 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
