Гидролинии рабочего оборудования — HITACHI ZX185USR

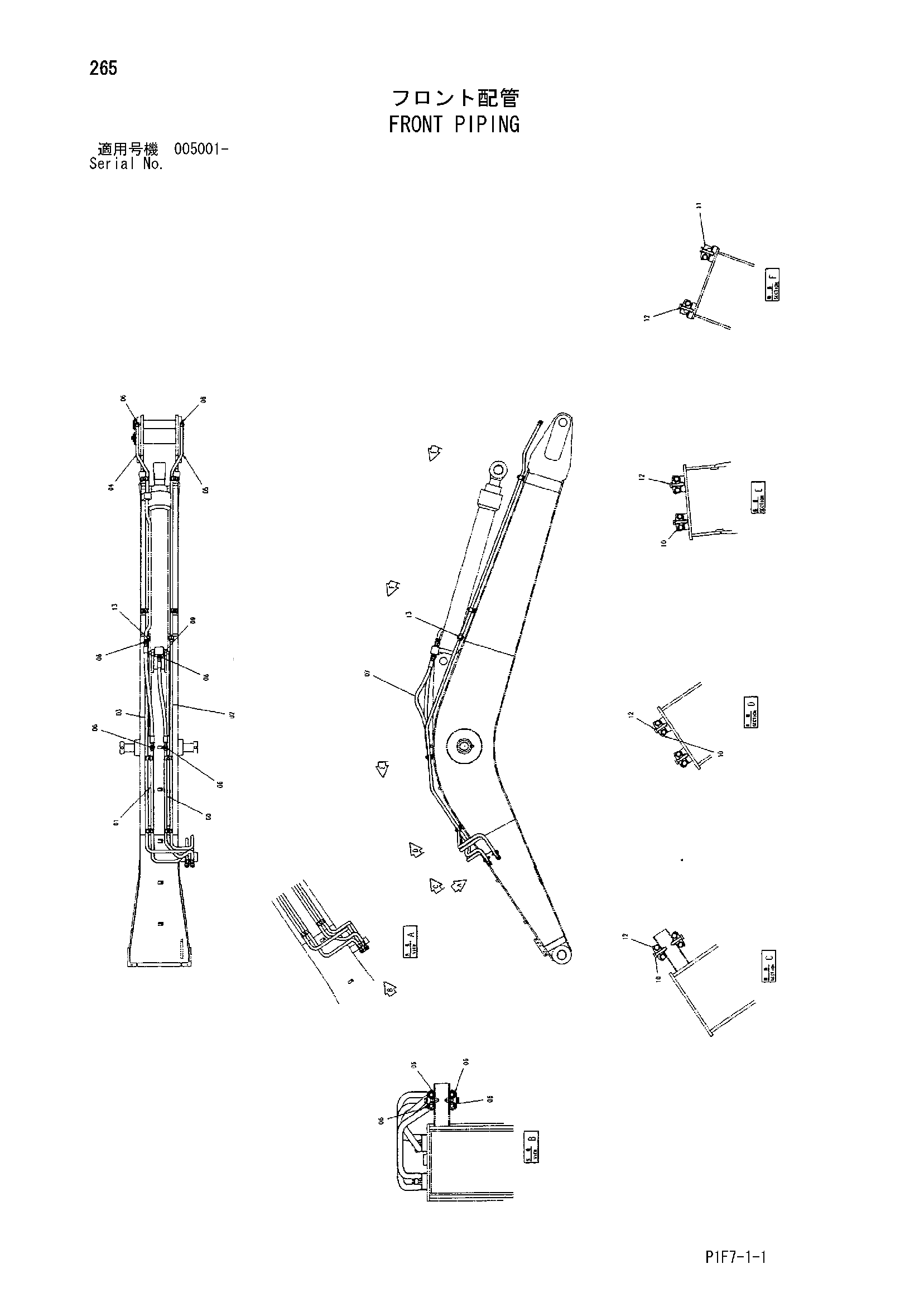

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089106 | Трубка | 1 |
| 01 | 8089107 | Трубка | 1 |
| 02 | 8089104 | Трубка | 1 |
| 03 | 8089105 | Трубка | 1 |
| 04 | 8089564 | Трубка | 1 |
| 05 | 8089563 | Трубка | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 10 |
| 07 | 4384989 | Шланг | 2 |
| 09 | A853166 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4189859 | Хомут трубки | 6 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 10 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 10 |
| 13 | 4509181 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
