STD. рукоять 2.6m — HITACHI ZX185USR

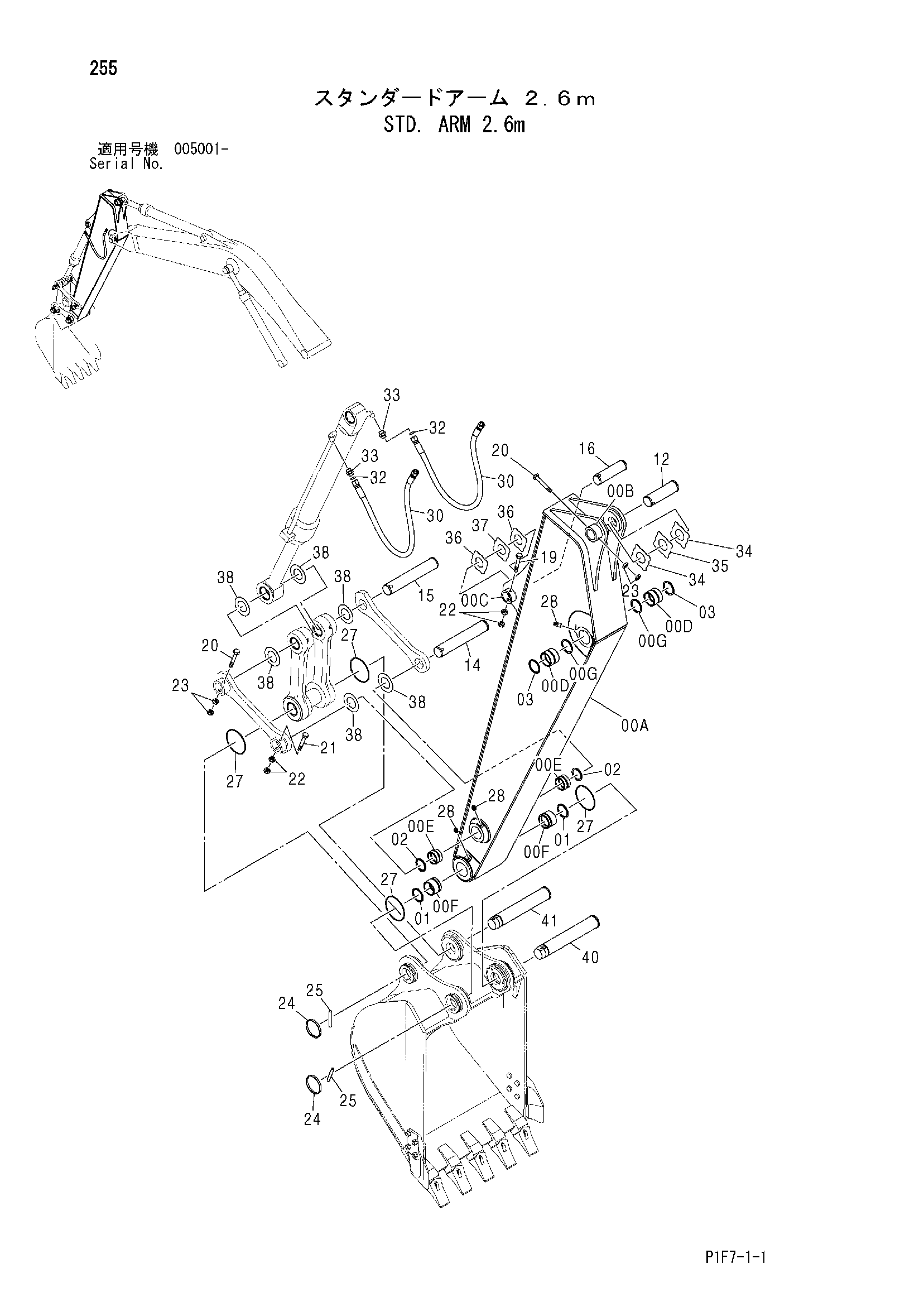

Заводская схема «STD. рукоять 2.6m» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7039349 | Рукоять в сборе | 1 |
| 00A | 6019583 | Рукоять | 1 |
| 00B | 4434952 | Ограничитель | 1 |
| 00C | 4434951 | Ограничитель | 1 |
| 00D | 4447016 | Втулка | 2 |
| 00E | 4409122 | Втулка | 2 |
| 00F | 4409178 | Втулка | 2 |
| 00G | 4067902 | Пылезащитное уплотнение | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4067902 | Пылезащитное уплотнение | 2 |
| 12 | 3090347 | Палец | 1 |
| 14 | 3088579 | Палец | 1 |
| 15 | 3091562 | Палец | 1 |
| 16 | 3076168 | Палец | 1 |
| 19 | 4435123 | Стопорный палец | 1 |
| 20 | 4435125 | Стопорный палец | 2 |
| 21 | 4435124 | Стопорный палец | 1 |
| 22 | J950016 | Гайка | 4 |
| 23 | J950020 | Гайка | 4 |
| 24 | 4454561 | Кольцо | 2 |
| 25 | 4454560 | Палец | 2 |
| 27 | 4089028 | Уплотнительное кольцо | 4 |
| 28 | J75481 | Пресс-маслёнка | 6 |
| 30 | 4296268 | Шланг | 2 |
| 32 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | A853166 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4444288 | Упорная пластина 1.0 | 2 |
| 35 | 4444289 | Упорная пластина 2.0 | 1 |
| 36 | 4444290 | Упорная пластина 1.0 | 2 |
| 37 | 4444291 | Упорная пластина 2.0 | 1 |
| 38 | 4450011 | Упорная пластина 1.0 | 6 |
| 40 | 3088577 | Палец | 1 |
| 41 | 3088580 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
