Крышка (2) — HITACHI ZX185USR

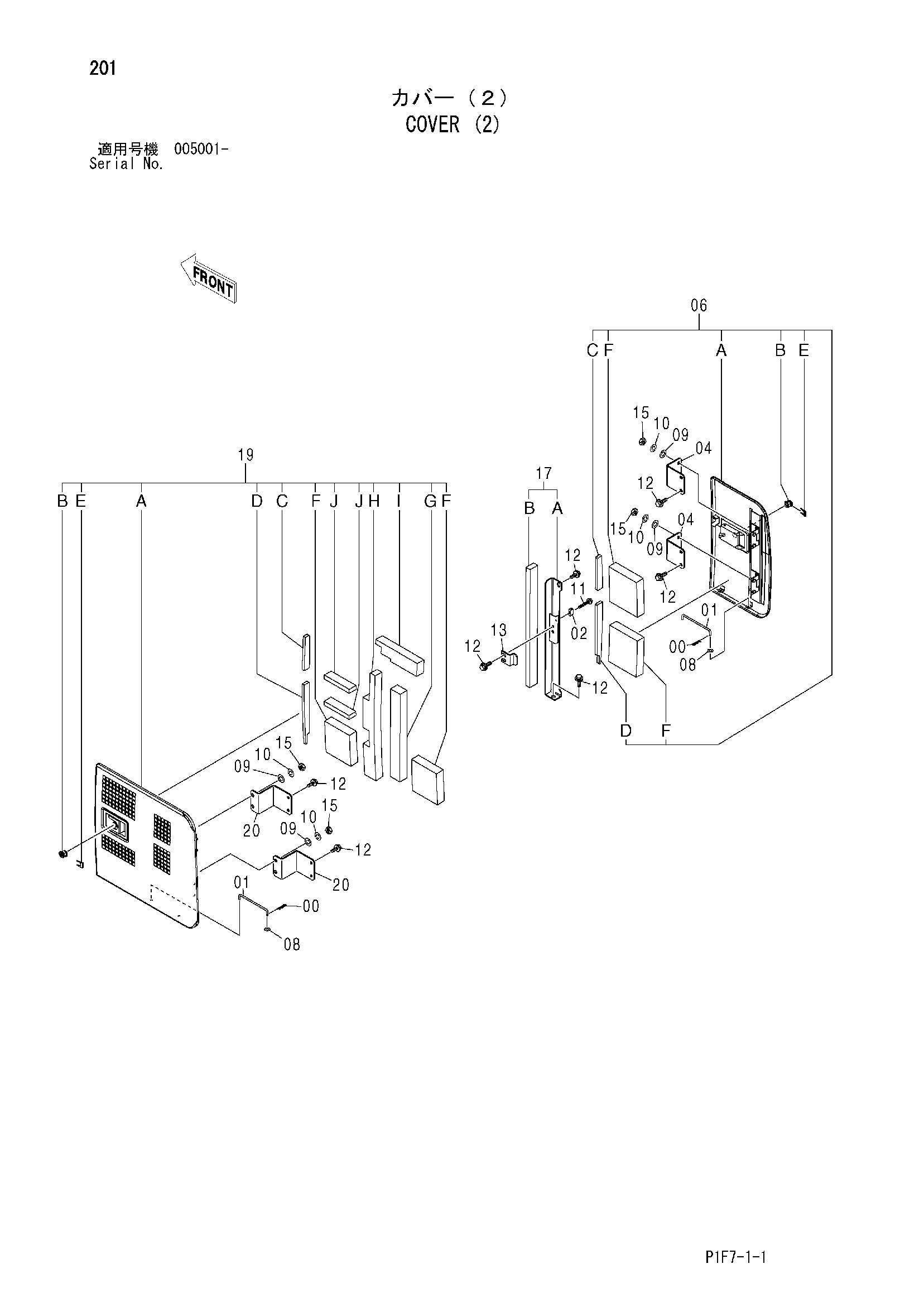

Заводская схема «Крышка (2)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4022697 | Стопорный палец | 2 |
| 01 | 4341788 | Стойка | 2 |
| 02 | 4424157 | Ограничитель | 1 |
| 03 | 4438840 | Ограничитель | 1 |
| 04 | 4468582 | Кронштейн | 2 |
| 06 | 7038495 | Дверь в сборе | 1 |
| 06A | 5007122 | Дверь | 1 |
| 06B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 06C | 4468700 | Резиновая прокладка | 1 |
| 06D | 4468699 | Резиновая прокладка | 1 |
| 06E | 4461342 | Зажим | 1 |
| 06F | 4474893 | Резиновая прокладка | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | A590110 | Плоская шайба | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 11 | J020635 | Болт с шайбой | 1 |
| 11 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 12 | J031030 | Болт с шайбой | 12 |
| 12 | J281030 замена: J901030 | Болт с шайбой | 12 |
| 15 | J950010 | Гайка | 8 |
| 17 | 8090039 | Опора в сборе | 1 |
| 17A | 8086957 | Опора | 1 |
| 17B | 4425054 | Резиновая прокладка | 1 |
| 19 | 7042585 | Дверь в сборе | 1 |
| 19A | 5008402 | Дверь | 1 |
| 19B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 19C | 4468700 | Резиновая прокладка | 1 |
| 19D | 4468699 | Резиновая прокладка | 1 |
| 19E | 4461342 | Зажим | 1 |
| 19F | 4465193 | Резиновая прокладка | 2 |
| 19G | 4483469 | Резиновая прокладка | 1 |
| 19H | 4466820 | Резиновая прокладка | 1 |
| 19I | 4474896 | Резиновая прокладка | 1 |
| 19J | 4474897 | Резиновая прокладка | 2 |
| 20 | 4484323 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
