Кабина (3) — HITACHI ZX185USR

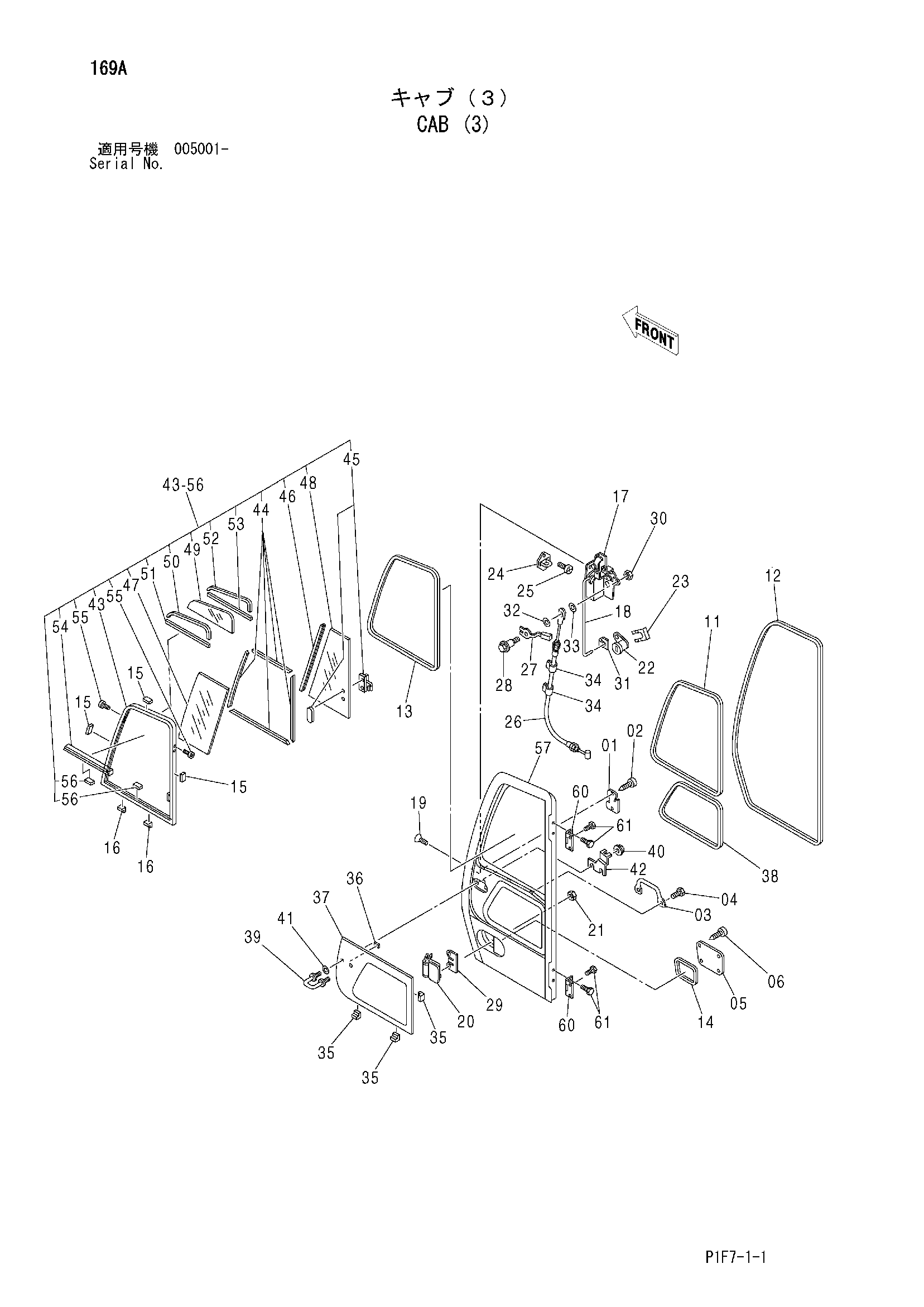

Заводская схема «Кабина (3)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4467205 | Дверь в сборе | 1 | |
| 01 | 4463958 | Крышка | 1 |
| 02 | 4463959 | Самонарезающий винт | 2 |
| 03 | 4463960 | Поручень | 1 |
| 04 | 4463961 | Болт | 2 |
| 05 | 4463962 | Крышка | 1 |
| 06 | 4463959 | Самонарезающий винт | 4 |
| 11 | 4463965 | Резиновая прокладка | 1 |
| 12 | 4463966 | Уплотнитель | 1 |
| 13 | 4463963 | Уплотнение | 1 |
| 14 | 4463964 | Уплотнение | 1 |
| 15 | 4464227 | Проставка | 3 |
| 16 | 4464228 | Проставка | 2 |
| 17 | 4461933 | Замок двери | 1 |
| 18 | 4461934 | Шток | 1 |
| 19 | 4461935 | Винт | 3 |
| 20 | 4369645 | Рукоятка наружный | 1 |
| 21 | 4464245 | Гайка | 2 |
| 22 | 4362135 | Замок двери | 1 |
| 23 | 4372091 | Зажим | 1 |
| 24 | 4461937 | Ответная планка | 1 |
| 25 | 4461938 | Винт | 2 |
| 26 | 4461939 | Провод | 1 |
| 27 | 4461940 | Рычаг | 1 |
| 28 | 4461941 замена: 4601964 | Болт фланец | 1 |
| 28 | 4601964 | Болт фланец | 1 |
| 29 | 4461936 | Крышка | 1 |
| 30 | 4461943 | Гайка | 1 |
| 31 | 4461944 | Держатель | 1 |
| 32 | 4461945 замена: 4601964 | Шайба | 1 |
| 32 | 4601965 | Проставка | 1 |
| 33 | 4461946 замена: 4601964 | Шайба | 1 |
| 33 | 4464787 | Плоская шайба | 1 |
| 34 | 4461947 | Лента | 2 |
| 35 | 4458469 | Проставка | 3 |
| 36 | 4458470 | Проставка | 1 |
| 37 | 4457176 | Стекло | 1 |
| 38 | 4464236 | Резиновая прокладка | 1 |
| 39 | 4461956 | Ответная планка | 1 |
| 40 | 4461957 | Гайка | 2 |
| 41 | 4464338 | Шайба | 2 |
| 42 | 4464339 | Кронштейн | 1 |
| 43-56 | 4457172 | Сасх в сборе | 1 |
| 43 | 4466873 | Рама | 1 |
| 44 | 4466874 | Рамка окна | 1 |
| 45 | 4466875 | Замок | 1 |
| 46 | 4467438 | Уплотнение | 1 |
| 47 | 4457173 | Стекло | 1 |
| 48 | 4457174 | Стекло | 1 |
| 49 | 4457175 | Стекло | 1 |
| 50 | 4467439 | Уплотнение | 1 |
| 51 | 4467440 | Уплотнение | 1 |
| 52 | 4467441 | Уплотнение | 1 |
| 53 | 4467442 | Уплотнение | 1 |
| 54 | 4467443 | Рама | 1 |
| 55 | 4467444 | Самонарезающий винт | 4 |
| 56 | 4467445 | Ограничитель | 2 |
| 60 | 4467449 | Петля | 2 |
| 61 | 4467450 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
