Основные гидролинии (4) — HITACHI ZX185USR

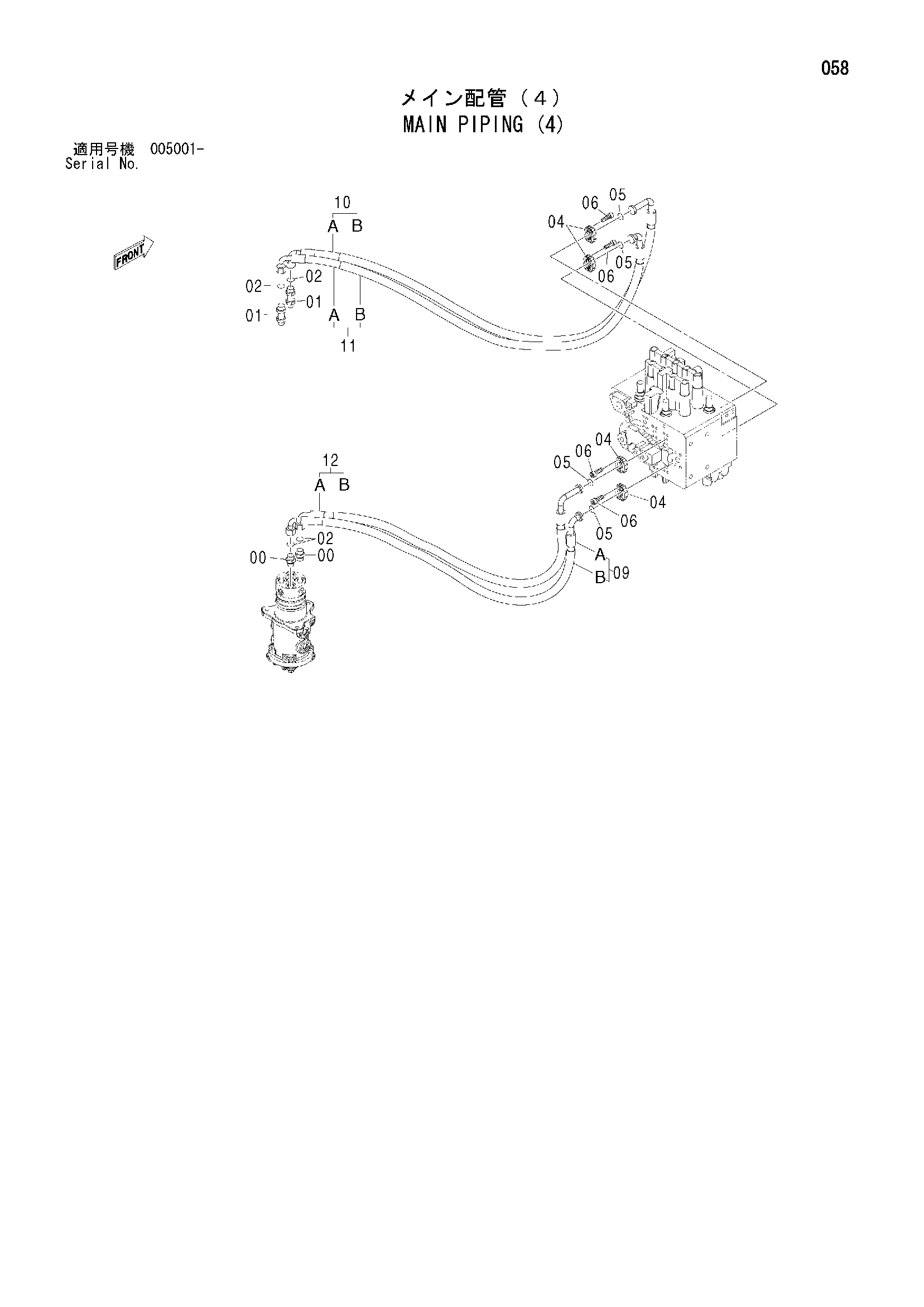

Заводская схема «Основные гидролинии (4)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853166 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4189539 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 4 |
| 04 | 4510173 | Разъёмный фланец | 8 |
| 05 | 4510167 | Уплотнительное кольцо | 4 |
| 06 | J780825 | Болт с внутренним шестигранником | 16 |
| 09 | 9211288 | Шланг в сборе | 1 |
| 09A | 4469578 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 2 |
| 10 | 9211290 | Шланг в сборе | 1 |
| 10A | 4469590 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 9211293 | Шланг в сборе | 1 |
| 11A | 4469589 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 9214752 | Шланг в сборе | 1 |
| 12A | 4474442 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
