Пилотные гидролинии (поток производительность селектор) — HITACHI ZX185USR

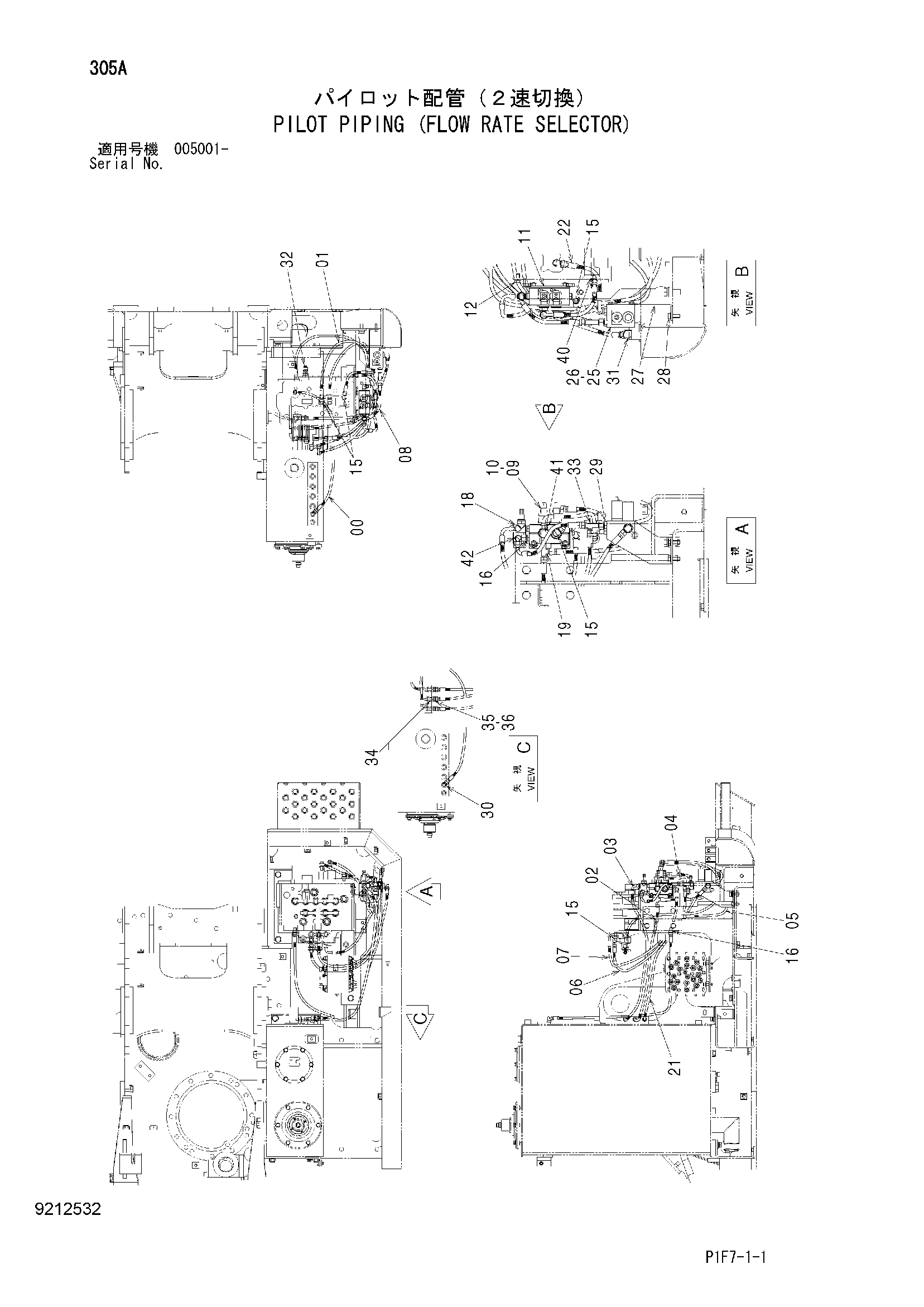

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4249354 | Шланг | 1 |
| 01 | 4330783 | Шланг | 1 |
| 04 | 4249350 | Шланг | 1 |
| 05 | 4249353 | Шланг | 1 |
| 07 | 4313248 | Шланг | 1 |
| 08 | 4249350 | Шланг | 1 |
| 10 | J781060 | Болт с внутренним шестигранником | 2 |
| 11 | 9758340 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | A852322 | Угловой штуцер | 5 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4364784 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 2 |
| 19 | 4252786 | Тройник | 1 |
| 22 | 4217379 | Шланг | 1 |
| 25 | 4325439 | Клапан блок | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 4469111 | Кронштейн | 1 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | A852132 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 5 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852332 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4436535 | Датчик давления | 1 |
| 34 | 4248117 | Адаптер | 1 |
| 35 | A590912 | Пружинная шайба | 1 |
| 36 | 4209198 | Гайка | 1 |
| 38 | 4055312 | Ленточный зажим | 5 |
| 41 | A852522 | Тройник | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852432 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4311061 | Шланг | 1 |
| 49 | 4227028 | Шланг | 1 |
| 50 | 4313248 | Шланг | 1 |
| 51 | 4269803 | Шланг | 1 |
| 53 | 9218275 | Валне электромагнитный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
