Стрела трубопроводы (гидромолот, гидроножницы) — HITACHI ZX185USR

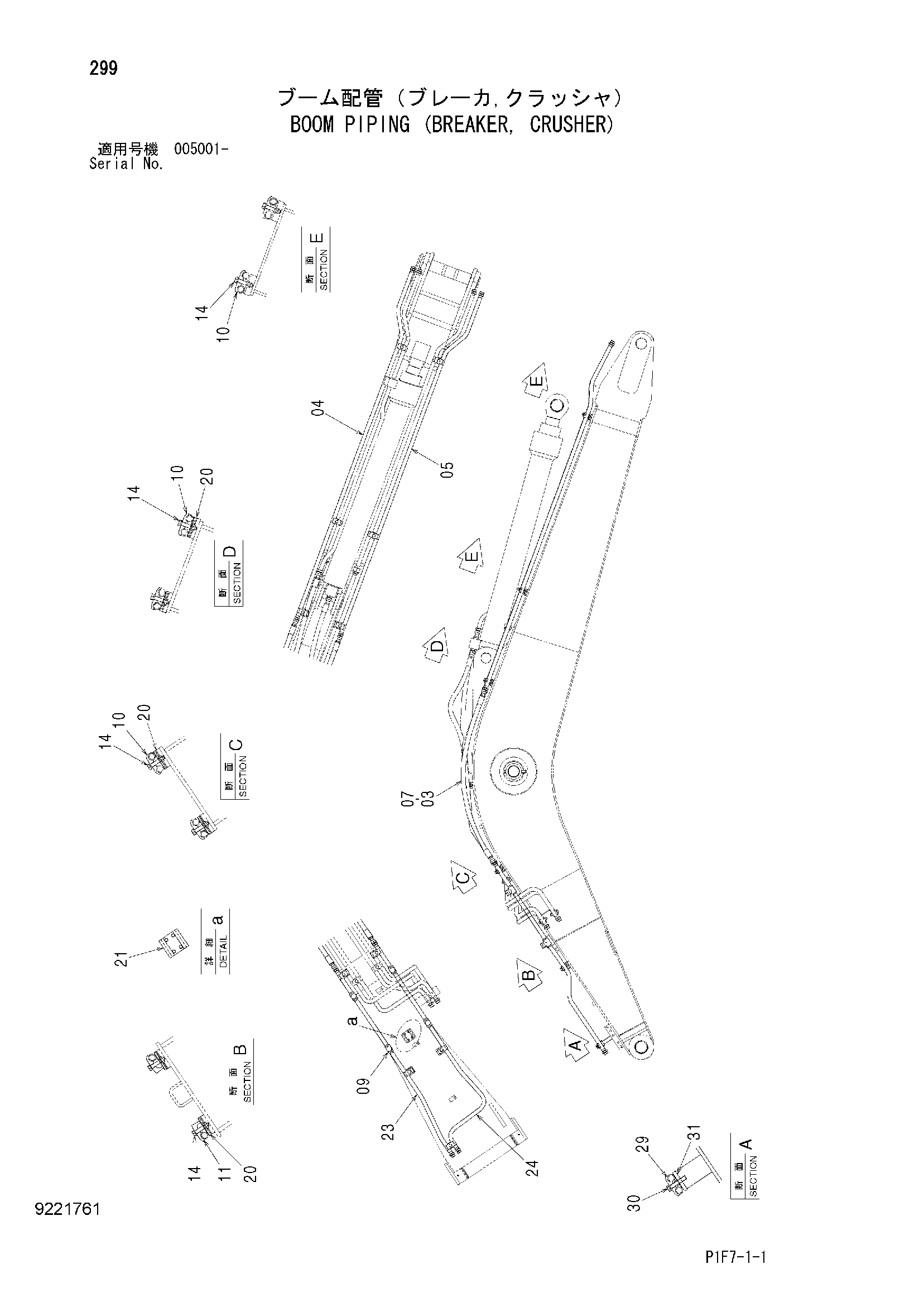

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4265833 | Шланг | 2 |
| 04 | 8085735 | Трубка | 1 |
| 05 | 8085736 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4189859 | Хомут трубки | 8 |
| 11 | 4190126 | Хомут трубки | 2 |
| 14 | J271260 | Болт с шайбой | 10 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 20 | 9749939 | Седло винта | 6 |
| 21 | 4285492 | Седло винта | 1 |
| 23 | 9749068 | Трубка | 1 |
| 24 | 8089199 | Трубка | 1 |
| 29 | 4189859 | Хомут трубки | 1 |
| 30 | J271270 | Болт с шайбой | 1 |
| 30A | J901270 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 8093289 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
