Пилотные гидролинии (A) — HITACHI ZX185USR

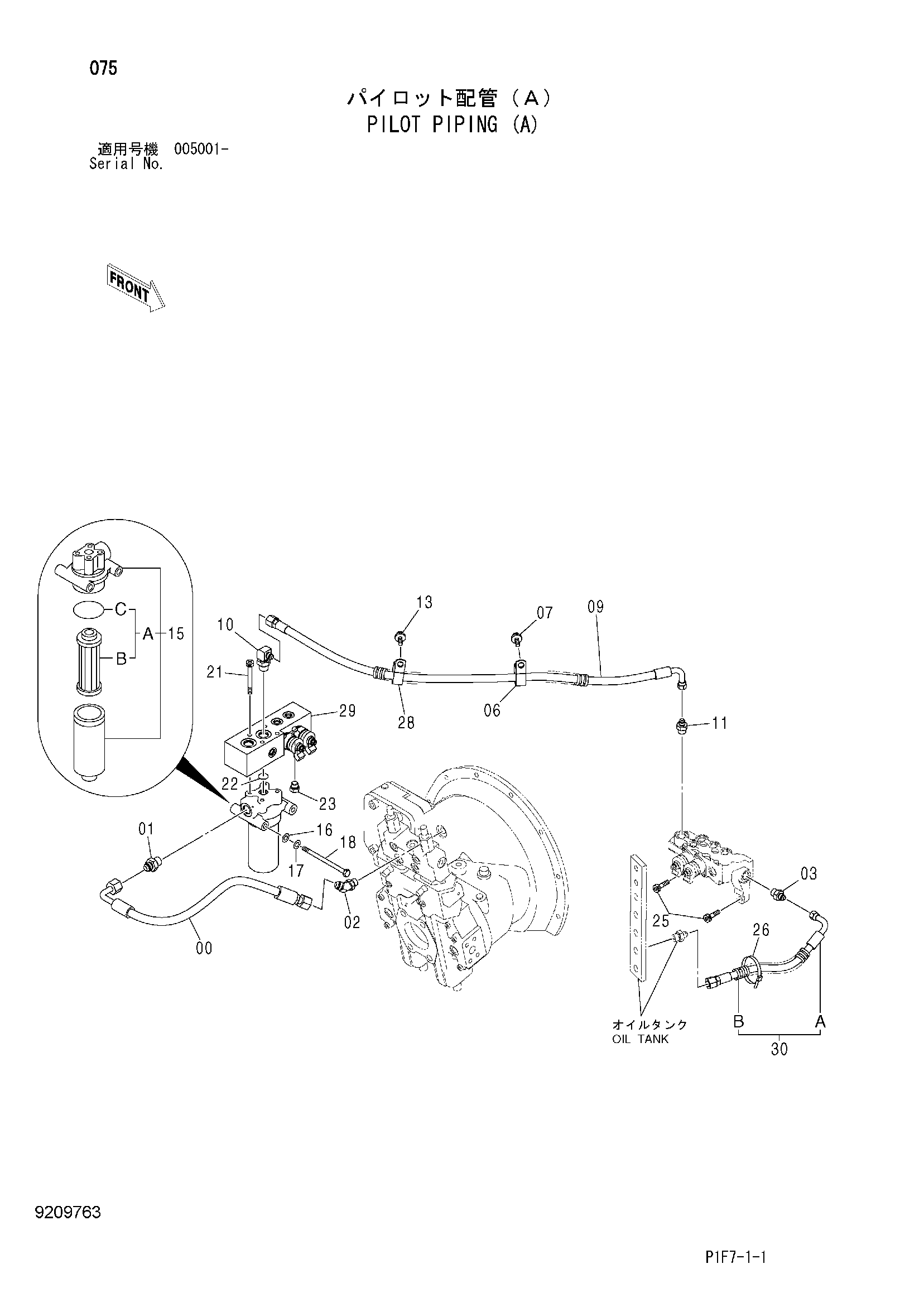

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416877 | Шланг | 1 |
| 01 | A852144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852234 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4190291 | Зажим | 1 |
| 07 | J011030 | Болт с шайбой | 1 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 09 | 4469653 | Шланг | 1 |
| 10 | A852343 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J021025 | Болт с шайбой | 1 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 15 | 4330227 | Масляный фильтр | 1 |
| 15A | 4370435 | Фильтрующий элемент | 1 |
| 15B | 4191301 | Фильтрующий элемент | 1 |
| 15C | A811060 | Уплотнительное кольцо | 1 |
| 16 | A590110 | Плоская шайба | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | J901006 | Болт | 2 |
| 21 | J780880 | Болт с внутренним шестигранником | 4 |
| 22 | 4506416 | Уплотнительное кольцо | 1 |
| 23 | A885002 | Пробка | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | J781030 | Болт с внутренним шестигранником | 2 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 28 | 4190265 | Зажим | 1 |
| 29 | 9220219 | Электромагнитный клапан | 1 |
| 30 | 9220167 | Шланг в сборе | 1 |
| 30A | 4452005 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
