Кабина (4) — HITACHI ZX185USR

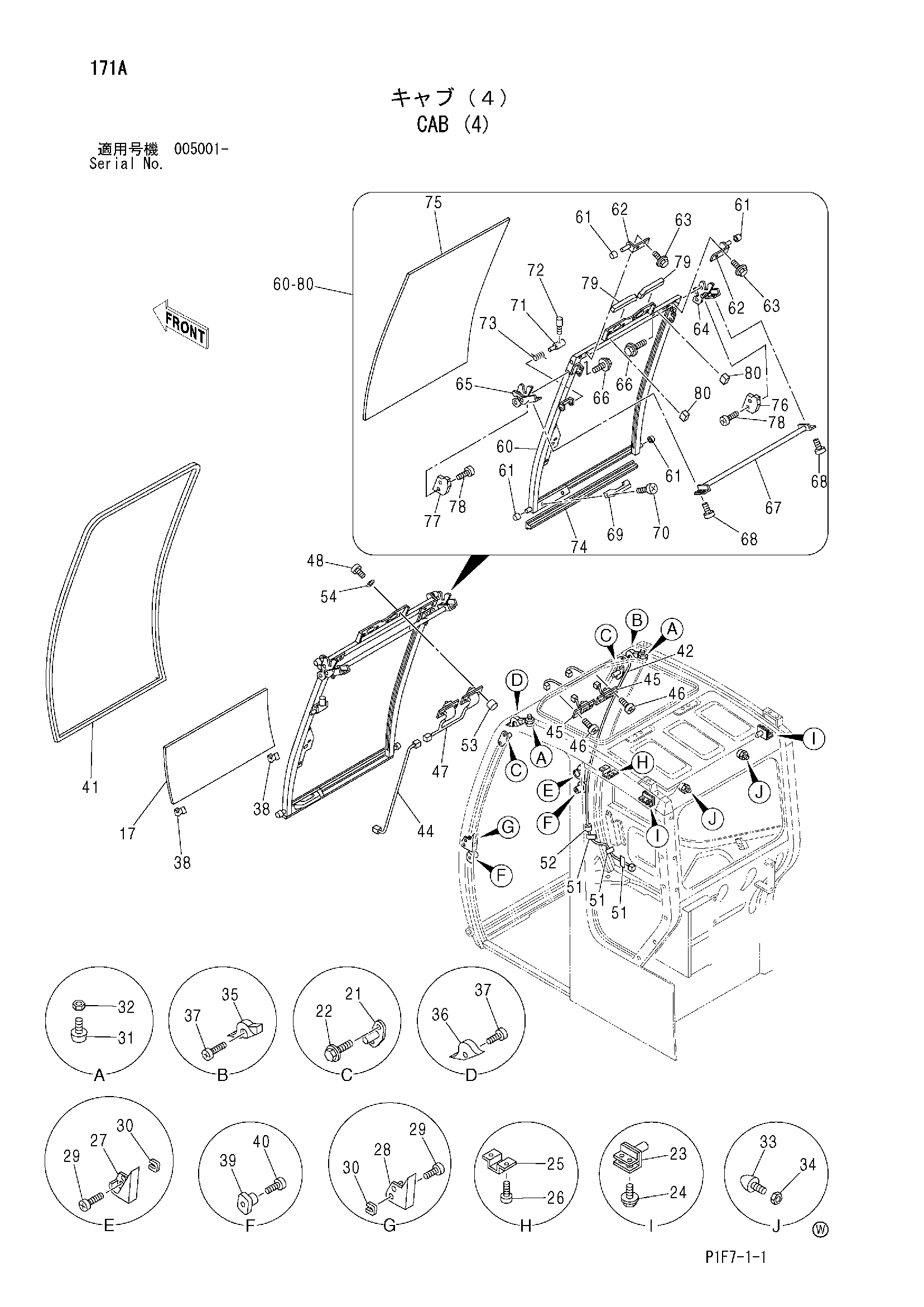

Заводская схема «Кабина (4)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
17	4457161	Стекло	1
21	4463915	Ответная планка	2
22	4463859	Болт фланец	4
23	4463917	Ответная планка	2
24	4463918	Болт фланец	4
25	4463919	Кронштейн	1
26	4463914	Винт	2
27	4463732	Резиновый держатель	1
28	4463733	Резиновый держатель	1
29	4463734	Винт	4
30	4463735	Зажим	4
31	4463916	Резиновая прокладка	2
32	4463920	Гайка	2
33	4463921	Резиновая прокладка	2
34	4463920	Гайка	2
35	4463947	Резиновая прокладка	1
36	4463948	Резиновая прокладка	1
37	4463914	Винт	2
38	4463682	Резиновый держатель	2
39	4463736	Резиновая прокладка	2
40	4463737	Винт	2
41	4463941	Уплотнитель	1
42	4464386	Жгут проводов	1
44	4464388	Жгут проводов	1
45	4464389	Выключатель	2
46	4464256	Винт	4
47	4464385	Выключатель	1
48	4463737	Винт	4
51	4461947	Лента	3
52	4464382	Резиновая прокладка	1
53	4464392	Колпачок	4
54	4464787	Плоская шайба	4
60-80	4466871	Передний окно в сборе	1
60	4463856	Рама окно	1
61	4463857	Каток направляющая	4
62	4463858	Кронштейн	2
63	4463859	Болт фланец	4
64	4463860	Блокировка (правый)	1
65	4463861	Блокировка (левый)	1
66	4463859	Болт фланец	4
67	4463863	Рукоятка	1
68	4463914	Винт	4
69	4463942	Рукоятка	1
70	4463943	Винт	2
71	4463944	Стопорный палец	1
72	4463945	Рычаг блокировка	1
73	4463946	Пружина	1
74	4463949	Уплотнитель	1
75	4457160	Стекло	1
76	4463862	Крышка	1
77	4463913	Крышка	1
78	4463914	Винт	4
79	4464390	Резиновая прокладка	2
80	4464391	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
