Основные гидролинии (2) — HITACHI ZX185USR

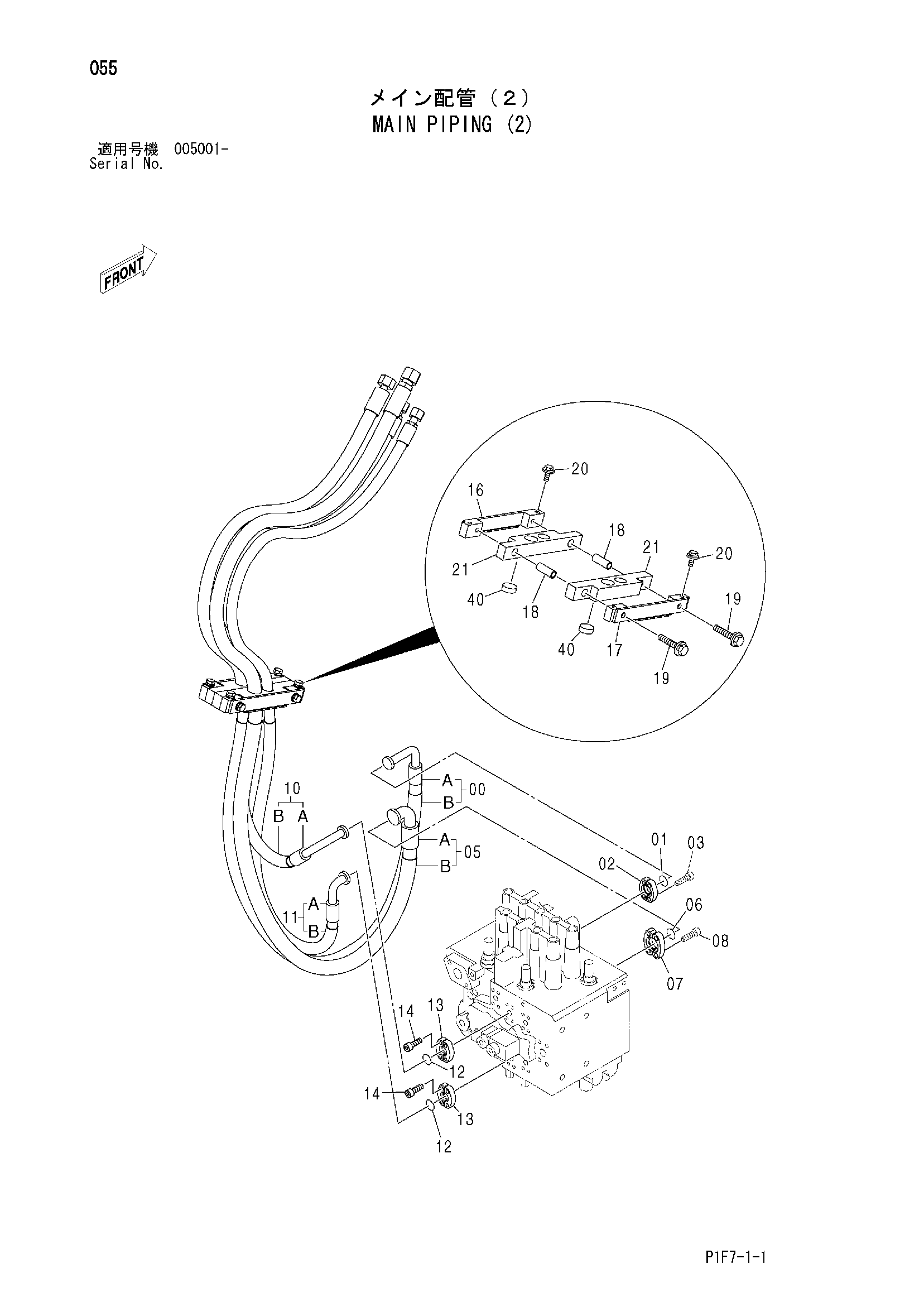

Заводская схема «Основные гидролинии (2)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9211196 | Шланг в сборе | 1 |
| 00A | 4469473 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 5 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 9211218 | Шланг в сборе | 1 |
| 05A | 4469472 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 5 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 9211212 | Шланг в сборе | 1 |
| 10A | 4469485 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 9211208 | Шланг в сборе | 1 |
| 11A | 4469489 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 4510167 | Уплотнительное кольцо | 2 |
| 13 | 4510173 | Разъёмный фланец | 4 |
| 14 | J780825 | Болт с внутренним шестигранником | 8 |
| 16 | 8084182 | Кронштейн | 1 |
| 17 | 8084181 | Кронштейн | 1 |
| 18 | 4454729 | Проставка | 2 |
| 19 | 4282721 | Болт с шайбой | 2 |
| 20 | J021025 | Болт с шайбой | 4 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 21 | 3094542 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
