Пилотный трубопроводы (гидромолот, гидроножницы) — HITACHI ZX185USR

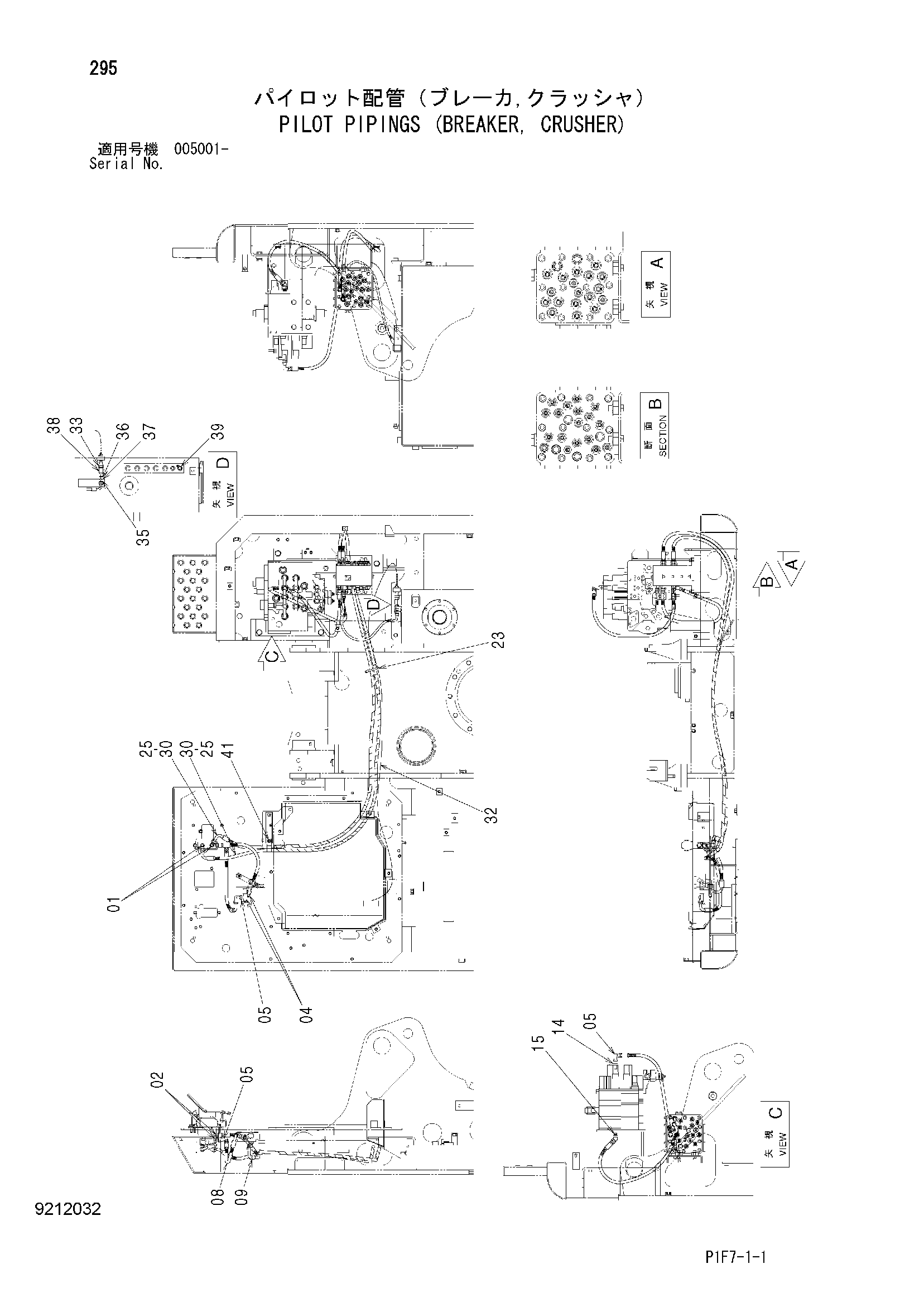

Заводская схема «Пилотный трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4239976 | Унион S | 3 |
| 08 | 4460963 | Шланг | 1 |
| 09 | 4460964 | Шланг | 1 |
| 14 | 4202422 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 25 | 4327293 | Защитный кожух | 6 |
| 30 | 4313353 | Шланг | 2 |
| 32 | 4452432 | Жгут проводов | 1 |
| 33 | 4436535 | Датчик давления | 1 |
| 35 | 4248117 | Адаптер | 1 |
| 36 | 4209198 | Гайка | 1 |
| 37 | A590912 | Пружинная шайба | 1 |
| 38 | 4456536 | Унион S | 1 |
| 39 | A852322 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4109282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
